Attività 8: lavorazione delle svasature

In questa attività si apprenderà come utilizzare una strategia Foratura per svasare i quattro fori.

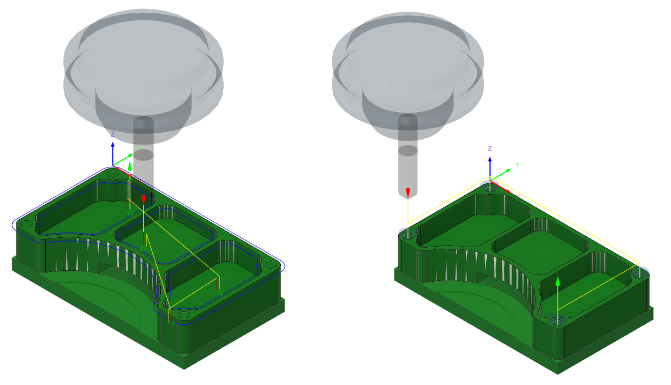

Prima, con mostrato il percorso utensile Contorno 2D applicato intorno agli smussi sulla superficie superiore della parte (a sinistra). Dopo, con mostrato il percorso utensile Foratura applicato alle facce coniche dei quattro fori svasati (a destra).

Prerequisiti

• Attività 7 completata.

Passaggi

1. Confermare che l'utensile #3 – Ø1/4" 45° smusso sia ancora selezionato.

   1. Nella barra degli strumenti Produzione, scheda Fresatura, selezionare Foratura > Punta .

   2. Nella scheda Utensile , confermare che l'utensile #3 - Ø1/4" 45° smusso sia selezionato.

2. Selezionare le facce coniche dei quattro fori di svasatura.

   1. Nella finestra di dialogo Punta, selezionare la scheda Geometria .

   2. Dal menu a discesa Modalità di selezione, verificare che l'opzione Facce selezionate sia selezionata.

   3. Verificare che il pulsante Facce foro sia attivo.

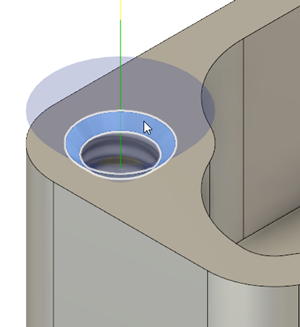

   4. Selezionare la faccia conica di uno dei fori svasati.



   5. Selezionare la casella di controllo Seleziona lo stesso diametro.

      Le altre tre svasature vengono selezionate automaticamente.

      Importante: Se l'opzione Seleziona lo stesso diametro è disabilitata (disattivata), è probabile che sia selezionato lo spigolo del cilindro, anziché la faccia. Assicurarsi di selezionare le facce cilindriche per utilizzare questa lavorazione.

3. Impostare il ciclo di foratura su Foratura - Uscita rapida e iniziare il calcolo.

   1. Selezionare la scheda Ciclo .

   2. Dal menu a discesa Tipo di ciclo, selezionare Foratura - Uscita rapida.

   3. Fare clic su OK per creare il percorso utensile.

Riepilogo dell'attività 8

In questa attività si è appreso come riutilizzare un utensile e applicare una strategia Foratura in corrispondenza delle facce coniche dei quattro fori svasati.

Prima, con mostrato il percorso utensile Contorno 2D applicato intorno agli smussi sulla superficie superiore della parte (a sinistra). Dopo, con mostrato il percorso utensile Foratura applicato alle facce coniche dei quattro fori svasati (a destra).
