Attività 4: lavorare le lamature

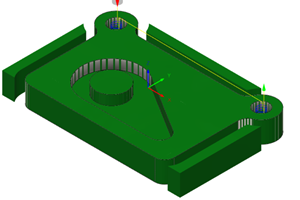

In questa attività, vengono lavorate le due lamature negli angoli superiore sinistro e destro della parte.

Prerequisiti

• Attività 3 completata.

Passaggi

1. Nella finestra di dialogo Cavità, selezionare l'utensile piatto #2 - Ø 8 mm.

   1. Nella barra degli strumenti dell'area di lavoro Produzione, fare su Fresatura > 2D > Barenatura .

      Viene aperta la finestra di dialogo Barenatura.

   2. Selezionare la scheda Utensile .

   3. Assicurarsi che l'utensile piatto n. 2 - Ø 8 mm sia ancora attivo.

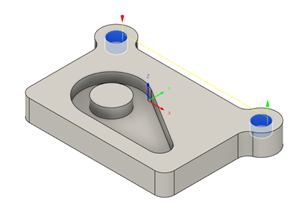

2. Selezionare la geometria per le due aree di lavorazione di lamatura.

   1. Nella finestra di dialogo Barenatura, fare clic sulla scheda Geometria.

   2. Accertarsi che il pulsante Selezioni faccia circolare sia attivo e impostare su Niente (lettura Seleziona).

   3. Selezionare la faccia cilindrica superiore sul lato sinistro della parte.

      Se necessario, eseguire lo zoom avanti sul foro grande superiore.



   4. Selezionare la faccia cilindrica superiore sul lato destro della parte.

      È necessario selezionare due facce.



3. Impostare il passo per la profondità di taglio.

   1. Fare clic sulla scheda Passaggi .

   2. Accertarsi che l'opzione Utilizza angolo rampa sia deselezionata.

      Dovrebbe ora essere visibile la casella Passo.

   3. Impostare il Passo su 2 mm.

      Questa è la profondità per rivoluzione.

   4. Fare clic su OK per avviare il calcolo.

Riepilogo dell'attività 4

In questa attività, è stato creato un percorso utensile di barenatura per eliminare i fori lamati.

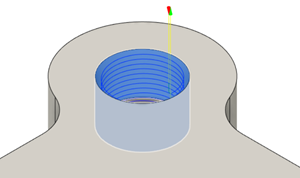

Il percorso utensile calcolato con materiale grezzo in lavorazione è mostrato di seguito.

Il percorso utensile è mostrato con una freccia rossa di avvio, un movimento rapido giallo, un movimento in entrata/in uscita verde, movimenti di taglio blu e una freccia verde alla fine.
