In questa attività si apprenderà come eseguire due fori piccoli negli angoli superiore sinistro e destro del pezzo di lavoro.
Avviare una nuova operazione di foratura e creare un utensile di foratura.
Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Fresatura > Foratura > Foratura .
Viene aperta la finestra di dialogo Foratura.
Nella scheda Utensile , fare clic su Seleziona.
Viene visualizzata la libreria utensili.
Fare clic su Nuovo utensile .
Nell'elenco Nuovo utensile, in Foratura, fare clic su Punta.
Nella scheda Taglio, nel gruppo Geometria, impostare il Diametro su 5.
Quando si modifica il parametro, questo viene indicato nella vista utensile con la freccia blu.
Per poter tagliare l'intera altezza della parte, impostare il parametro Lunghezza tagliente su 22 mm.
Fare clic su Accetta per creare l'utensile.
Selezionare l'utensile creato e chiudere la finestra di dialogo facendo clic su Seleziona.
Selezionare la geometria per entrambi i fori da eseguire.
Nella finestra di dialogo Foratura, fare clic sulla scheda Geometria .
Verificare che Modalità di selezione sia impostata su Facce selezionate e che l'opzione Facce foro sia attiva e impostata su Seleziona.
Se necessario, regolare la vista e selezionare la faccia cilindrica del foro con diametro più piccolo sulla parte.
Selezionare la casella di controllo Seleziona lo stesso diametro.
In questo modo viene selezionato il foro delle stesse dimensioni all'estremità opposta della parte.
Forare la parte e accertarsi di compensare la punta dell'utensile.
Fare clic sulla scheda Altezze .
In Altezza parte inferiore, selezionare la casella di controllo Punta per foratura attraverso il fondo.
Impostare Oltrepassa profondità su 1 mm.
Selezionare il tipo di ciclo di foratura.
Selezionare la scheda Ciclo .
Cambiare il Tipo di ciclo in Rottura truciolo - Ritrazione parziale.
Fare clic su OK per avviare il calcolo.
In questa attività si è appreso come calcolare i percorsi utensile per i due fori di piccole dimensioni in corrispondenza degli angoli in alto a sinistra e a destra del pezzo di lavoro.

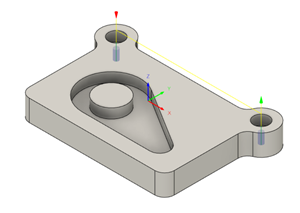

Il percorso utensile calcolato con materiale grezzo in lavorazione è mostrato di seguito.

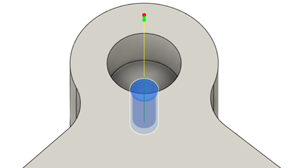

Il percorso utensile è mostrato con una freccia rossa di avvio, un movimento rapido giallo, un movimento in entrata/in uscita verde, movimenti di taglio blu e una freccia verde alla fine.
