Utilizzo delle tolleranze PMI per le ispezioni manuali

Aprire la finestra di dialogo Crea ispezione manuale.

Nell'area grafica, fare clic su una superficie.

Se alla superficie è associata una tolleranza dimensione PMI, la tolleranza corretta viene inserita automaticamente nella finestra di dialogo. Le icone di collegamento accanto alla tolleranza nella finestra di dialogo indicano che proviene da PMI.

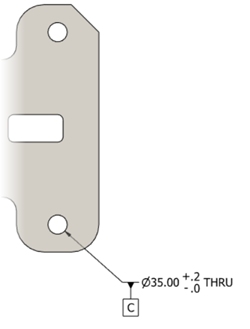

Ad esempio, quando si seleziona questo foro di 35 mm di diametro con una tolleranza di dimensione asimmetrica:

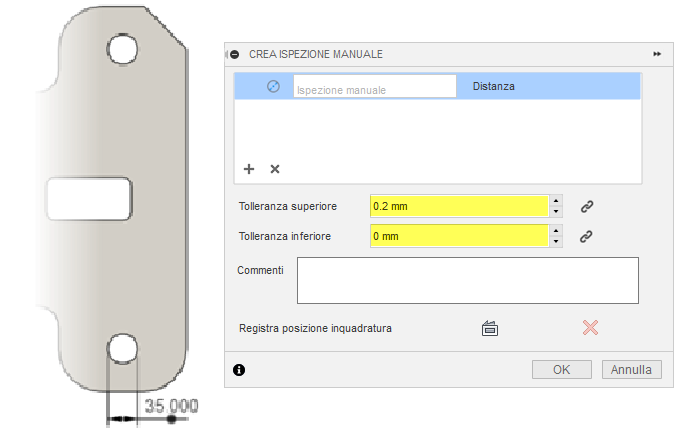

Nella finestra di dialogo, viene inserita automaticamente una tolleranza superiore di 0,2 mm e una tolleranza inferiore di 0 mm:

(Facoltativo) Per modificare una tolleranza, immettere un valore diverso nella casella.

L'icona del collegamento diventa un'icona del collegamento interrotto ad indicare che la tolleranza non proviene più da PMI.
