Utilizzo delle tolleranze PMI per le operazioni di Ispezione per WCS o Geometria ispezione

1. Aprire la finestra di dialogo Ispezione per WCS o Geometria ispezione.

2. Nell'area grafica, fare clic su una superficie.

   Se alla superficie è associata una tolleranza dimensione PMI, la tolleranza corretta viene inserita automaticamente nella finestra di dialogo. Le icone di collegamento accanto alla tolleranza nella finestra di dialogo indicano che proviene da PMI.

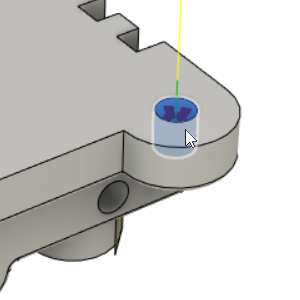

   Ad esempio, quando si seleziona questo foro di 6 mm di diametro con una tolleranza dimensione simmetrica di +/- 0,15 mm:

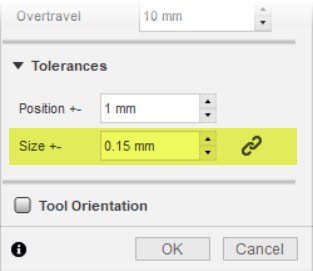

   Nella finestra di dialogo, viene inserita automaticamente una tolleranza dimensione di 0,15 mm:

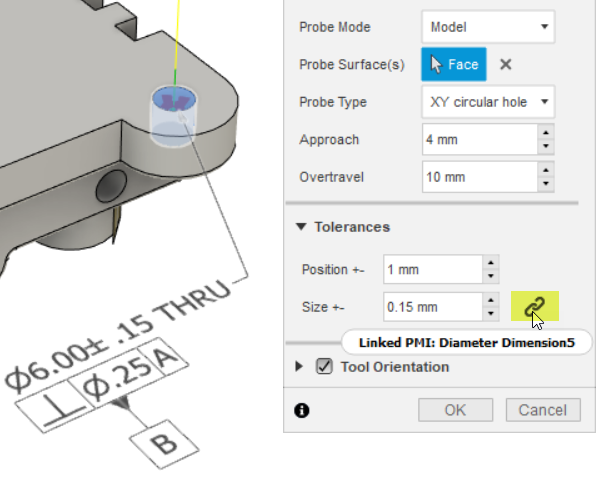

   Suggerimento: Posizionare il puntatore sull'icona del collegamento per visualizzare il PMI nell'area grafica:



3. (Facoltativo) Per modificare una tolleranza dimensione, immettere un valore diverso nella casella.

   L'icona del collegamento diventa un'icona del collegamento interrotto .

L'icona del collegamento interrotto può essere visualizzata anche quando si seleziona:

• Più fori o sporgenze con lo stesso diametro ma con diverse tolleranze PMI.
• Una superficie che ha una tolleranza asimmetrica. Le operazioni Ispezione per WCS e Geometria ispezione supportano solo le tolleranze di dimensione simmetriche.
