Importa risultati di ispezione: riferimenti

Utilizzare la finestra di dialogo Importa risultati di ispezione per importare i file dei risultati generati dalla macchina contenenti i dati di un processo di ispezione.

Produzione > Ispezione > Azioni> Importa risultati di ispezione

La finestra di dialogo contiene le seguenti impostazioni:

File dei risultati

Il file dei risultati generati dalla macchina.

Fare clic su Seleziona per selezionare il file dei risultati da il client Web di Fusion oppure, se il file è memorizzato localmente, dal computer. I risultati colorati vengono visualizzati sui corpi nell'area grafica.

Importa tutti i risultati

Se selezionata, Fusion importa tutti i set di risultati dell'ispezione nel file (ciascuno contrassegnato da START). Quando questa opzione è deselezionata, viene importato solo l'ultimo gruppo.

Proiezione

Determina se la proiezione viene utilizzata per calcolare i risultati dell'ispezione.

Se selezionata, la deviazione di un punto è la distanza dal punto di contatto effettivo ad un punto proiettato sulla superficie CAD nominale più vicina. Il punto proiettato si basa su un calcolo del punto in cui il punto di indagine tocca la superficie della parte, che rende i risultati più precisi.

Punto di contatto su superficie della parte

Punto proiettato su superficie CAD

Punto nominale su superficie CAD

Se deselezionata, la deviazione di un punto è la distanza più breve dal punto di contatto effettivo alla posizione nominale. La posizione nominale potrebbe non essere il punto in cui il punto di indagine tocca la parte.

Corpi per proiezione

I corpi su cui vengono proiettati i risultati dell'ispezione.

Per default, Fusion trova e seleziona automaticamente i corpi su cui sono stati specificati i punti. Se si desidera includere più corpi, selezionare i corpi aggiuntivi nell'area grafica.

Includi corpi ispezionati

Quando questa opzione è selezionata, Fusion rileva automaticamente i corpi sui quali sono stati specificati i punti e proietta i risultati dell'ispezione su tali corpi.

Riepilogo

Mostra il numero di operazioni da cui provengono i risultati dell'ispezione.

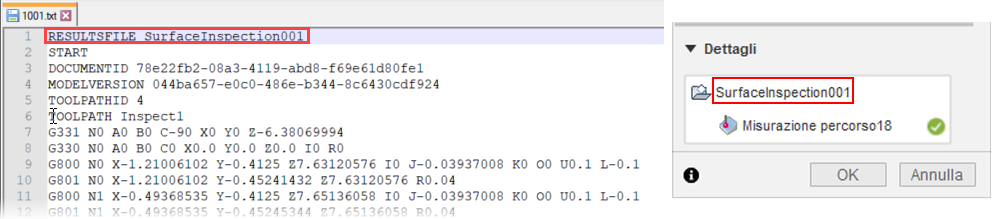

Dettagli

Il nome del file dei risultati e i nomi delle operazioni da cui derivano i risultati dell'ispezione.
