Risultati di ispezione: riferimenti

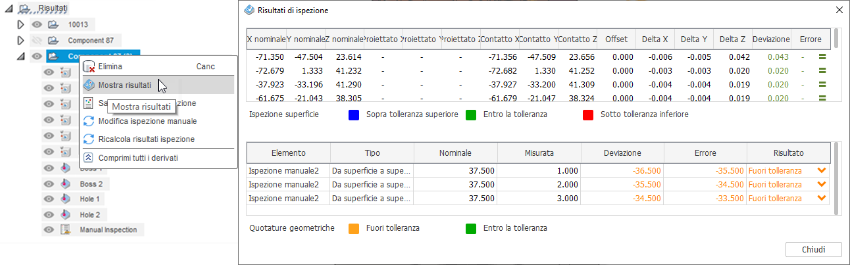

Nella finestra Risultati di ispezione vengono visualizzate informazioni dettagliate dei file dei risultati importati generati dalla macchina o delle ispezioni manuali registrate.
Ispezione superficie
I colori dei risultati dell'ispezione della superficie indicano se i punti sono entro o fuori tolleranza.
Per default, Fusion utilizza le seguenti convenzioni di colore:
: il blu indica al di sopra della tolleranza superiore, ovvero che non è stata rimossa una sufficiente quantità di materiale.
: il verde indica entro la tolleranza.
: il rosso indica al di sotto della tolleranza inferiore, ovvero che è stato rimosso troppo materiale.
La finestra include le seguenti informazioni:
- XYZ nominale: la posizione teorica del punto.
- XYZ proiettato: la posizione calcolata del punto in base al punto in cui l'ispezione ha toccato la superficie della parte.
- XYZ contatto: la posizione effettiva del punto in cui il punto di ispezione tocca la superficie della parte.
- Offset: l'offset della superficie specificato nella finestra di dialogo Ispeziona.
- XYZ delta: la differenza in X, Y e Z dalla posizione nominale o dalla posizione proiettata (se si utilizza la proiezione), nella posizione di contatto.
- Deviazione: la variazione calcolata nella posizione nominale, o la posizione proiettata (se si utilizza la proiezione), dalla posizione di contatto.
- Errore: di quanto il valore della posizione del punto supera la tolleranza specificata.
Ispezione WCS e Geometria ispezione
I risultati dell'ispezione di Ispezione geometrica e Ispezione WCS mostrano le quote e le posizioni geometriche delle lavorazioni critiche, tra cui:
- Fori (circolari e rettangolari)
- Sporgenze (circolari e rettangolari)
- Muri
- Canali
- Spigoli
- Piani angolati
I colori indicano se le quotature geometriche delle lavorazioni sono entro o fuori tolleranza.
Fusion utilizza la seguente convenzione dei colori:
- : il verde indica entro la tolleranza.
: l'arancione indica fuori tolleranza, al di sopra della tolleranza superiore o al di sotto della tolleranza inferiore.
La finestra include le seguenti informazioni:
- Tipo: attualmente limitato a Diametro, Distanza e Centro.
- Nominale: la quota teorica e la posizione della lavorazione.
- Misurata: la quota e la posizione effettive della lavorazione.
- Deviazione: la variazione calcolata tra i valori nominali e misurati.
- Errore: di quanto la deviazione supera la tolleranza specificata.
- Risultato: lo stato della lavorazione.
Ispezione manuale
I colori delle quote geometriche delle lavorazioni indicano se i punti sono entro o fuori tolleranza.
Fusion utilizza la seguente convenzione dei colori:
- : il verde indica entro la tolleranza.
- : l'arancione indica fuori tolleranza, al di sopra della tolleranza superiore o al di sotto della tolleranza inferiore.
La finestra include le seguenti informazioni:
- Tipo: il tipo di ispezione eseguita.
- Nominale: la quota teorica della lavorazione.
- Misurata: la quota effettiva della lavorazione.
- Deviazione: la variazione calcolata tra i valori nominali e misurati.
- Errore: di quanto la deviazione supera la tolleranza specificata.
- Risultato: lo stato della lavorazione.
