Attività 7: aggiornamento associativo del disegno
Aggiornare un disegno in modo che rifletta le modifiche apportate al modello.
In questa attività si apprenderà come effettuare le operazioni seguenti:
- Aggiornare il disegno.
Prerequisiti
- Attività 6 completata.
Come sapere quando il modello è stato modificato
Se si apportano modifiche alla geometria del modello e si salva il modello, è possibile aggiornare il disegno in modo che rifletta tali modifiche facendo clic su Carica versione più recente
nella barra degli strumenti.

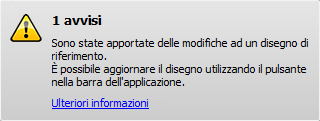

Se sono presenti modifiche salvate in un modello, è possibile visualizzare questo messaggio nell'angolo inferiore destro dello schermo:
Un avviso che indica le modifiche salvate in un modello.

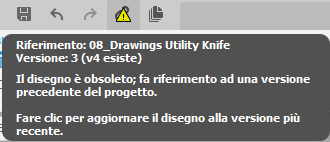

Questo messaggio può essere visualizzato se si posiziona il cursore del mouse sul pulsante Carica versione più recente:
Pulsante Carica versione più recente e relativo messaggio.
Come aggiornare il disegno

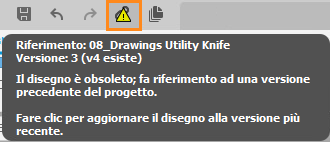

Se si fa clic sul pulsante Carica versione più recente, il disegno viene aggiornato in modo da riflettere le eventuali modifiche apportate al modello dopo la creazione del disegno stesso (o dall'ultima esecuzione del comando Carica versione più recente).
Pulsante Carica versione più recente e relativo messaggio.
Se le annotazioni associate al disegno vengono dissociate a causa della modifica del modello, sullo schermo vengono visualizzati dei contrassegni. Per eliminare o riassociare manualmente queste annotazioni contrassegnate, è possibile eseguire una delle due seguenti operazioni correttive:
- Eseguire lo snap dei punti finali della quota ai punti appropriati nel disegno.
- Selezionare gli oggetti ai quali si desidera riassociare la quota.
Riepilogo dell'attività 7
In questa attività si apprenderà come effettuare le operazioni seguenti:
- Apportare modifiche alla progettazione.
- Aggiornare il disegno.
