Esercitazione: creazione di un disegno con più viste, quote, elenchi delle parti e numeri di riferimento

È possibile creare disegni 2D dai progetti di Fusion per poi generare documentazione in formato PDF e DWG del modello di Fusion. Quando si crea un disegno, questo viene generato come documento derivato da un modello di Fusion che viene visualizzato nel Pannello dati come elemento unico nel progetto attivo.

In questa esercitazione si apprenderà come effettuare le operazioni seguenti:

• Creare un disegno a partire dalla progettazione Fusion.
• Posizionare viste di base, proiettate e di dettaglio.
• Creare annotazioni per note direttrice e di testo.
• Aggiungere quote, elenco delle parti e numeri di riferimento.
• Esportare il disegno in formato PDF.

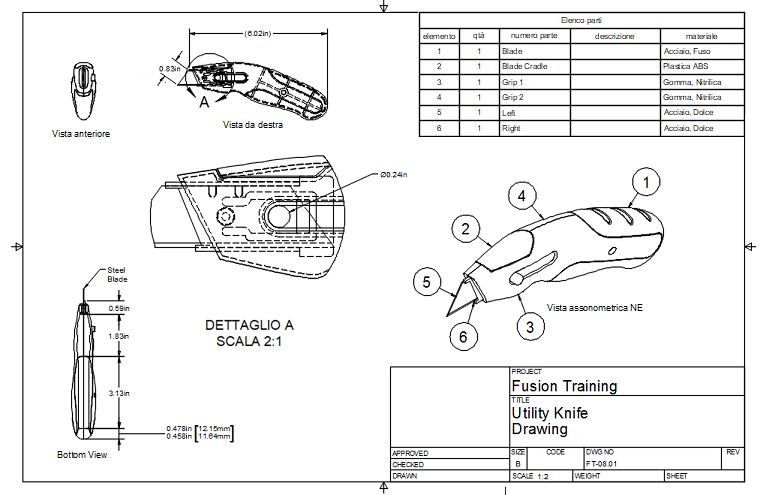

Un disegno completato con viste di base, proiettate, viste di dettaglio, quote, elenco delle parti e numeri di riferimento.

Come ottenere il set di dati

Nella sezione Samples del pannello dati, selezionare:

Basic Training > 08 - Drawings > 08_Drawings Utility Knife

Fare doppio clic sulla miniatura o sul nome del modello per aprire il modello. Quindi, seguire i passaggi nelle attività. Questo set di dati viene utilizzato per tutte le attività di questa esercitazione.

1. Se il Pannello dati non è attualmente visualizzato, fare clic sull'icona Mostra pannello dati nella parte superiore dello schermo. Il Pannello dati viene visualizzato sul lato sinistro della finestra del programma.
2. Il livello superiore (vista iniziale) del Pannello dati è suddiviso in tre sottosezioni: PROJECTS, LIBRARIES e SAMPLES. Scorrere fino alla parte inferiore dell'elenco PROJECTS, se necessario, per vedere l'elenco SAMPLES.
3. Individuare la voce Basic Training in SAMPLES e fare doppio clic su di essa. Nel Pannello dati viene ora visualizzato un elenco delle cartelle contenenti i set di dati utilizzati nelle esercitazioni.
4. Individuare la cartella di interesse e fare doppio clic su di essa per visualizzare un elenco dei file di modello disponibili. Alcune esercitazioni contengono un solo set di dati, altre contengono più set di dati.

Suggerimento Premere il tasto S per visualizzare il Riquadro degli strumenti, quindi cercare i comandi specifici da utilizzare nell'area di lavoro corrente.
