Attività 5: selezione dei materiali per i metodi di produzione

In questa attività si apprenderà come selezionare i materiali per il processo di progettazione generativa. Si specificano materiali per ogni metodo di produzione.

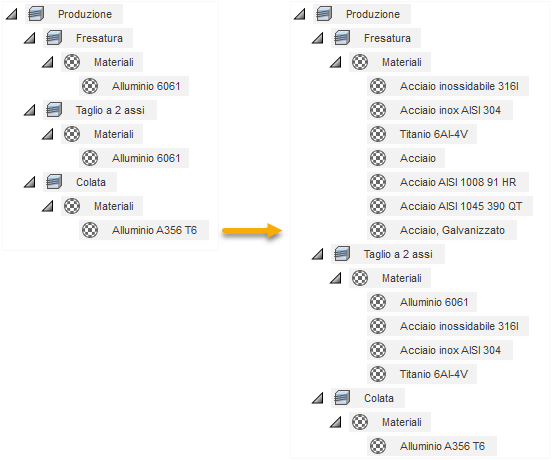

I materiali di default (a sinistra) e quelli selezionati nello studio (a destra).

Prerequisiti

• Attività 4 completata.

Passaggi

1. Selezionare i materiali Acciaio inossidabile 316 L, Acciaio inossidabile AISI 304 e Titanio 6Al-4V per tutti i metodi di produzione.

   1. Nella scheda Definisci, fare clic su Materiali > Materiali di studio .
   2. Nella finestra di dialogo Materiali di studio, selezionare la Libreria dei materiali di Fusion.
   3. Espandere la cartella Metallo e trascinare i seguenti materiali nell'area In questo studio:
      • Acciaio inossidabile 316 L
      • Acciaio inossidabile AISI 304
      • Titanio 6Al-4V
      Nota: Questo significa che questi tre materiali verranno utilizzati per tutti i metodi di produzione selezionati.

2. Selezionare materiali aggiuntivi come Acciaio, Acciaio AISI 1008 91 HR, Acciaio AISI 1045 390 QT e Acciaio galvanizzato per i metodi di Fresatura.

   1. Nella sezione Metodi, selezionare Fresatura dal menu a discesa.
   2. Nell'area In questo studio, fare clic con il pulsante destro del mouse sul materiale di default di Alluminio 6061 e selezionare Elimina dal menu contestuale.

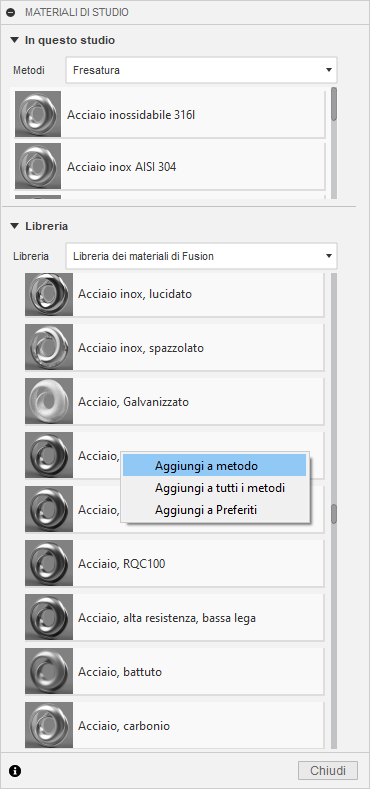

   3. Espandere la cartella Metallo, fare clic con il pulsante destro del mouse sul materiale Acciaio e selezionare Aggiungi a metodo dal menu contestuale.


   4. Allo stesso modo o utilizzando il metodo di trascinamento della selezione, aggiungere i seguenti materiali all'area In questo studio per il metodo Fresatura:
      • Acciaio AISI 1008 91 HR
      • Acciaio AISI 1045 390 QT
      • Acciaio galvanizzato
      Suggerimento: È possibile selezionare da uno a sette materiali per ciascun metodo.

3. Rimuovere i materiali per il metodo Colata.

   1. Nella sezione Metodi, selezionare Colata dal menu a discesa.
   2. Nell'area In questo studio, fare clic con il pulsante destro del mouse sul materiale Acciaio inossidabile 316 L e selezionare Elimina dal menu contestuale.
   3. Allo stesso modo, rimuovere i seguenti materiali:
      • Acciaio inossidabile AISI 304
      • Titanio 6Al-4V
      Nota: Per il metodo Colata, occorre solo il materiale di default: Alluminio A356 T6.
   4. Fare clic su Chiudi

      Suggerimento: È inoltre possibile modificare l'elenco dei materiali nel browser. Espandere il nodo Produzione e, per il metodo selezionato, posizionare il cursore del mouse sul nodo Materiali, quindi fare clic su .


   5. Nella barra dell'applicazione, fare clic su Salva .

Riepilogo dell'attività 5

In questa attività sono stati selezionati i materiali per il processo di progettazione generativa. Sono stati specificati i materiali per ciascun metodo di produzione.
