Attività 4: specifica dei criteri di progettazione

In questa attività si apprenderà come specificare gli obiettivi di ottimizzazione e i limiti che devono soddisfare i risultati. Inoltre, si apprenderà come specificare i vincoli di produzione per i metodi selezionati.

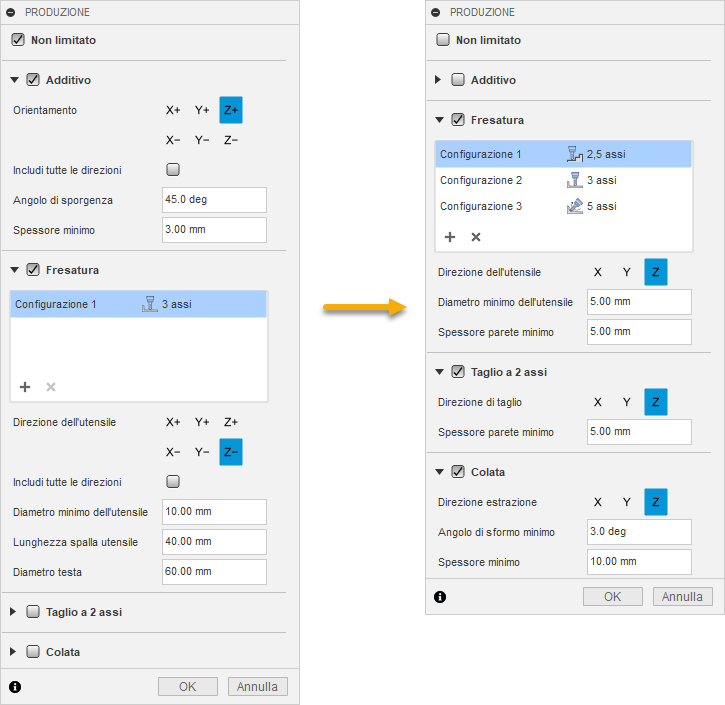

Le impostazioni di produzione di default (sinistra) e le impostazioni di produzione specificate nello studio (destra).

Prerequisiti

• Attività 3 completata.

Passaggi

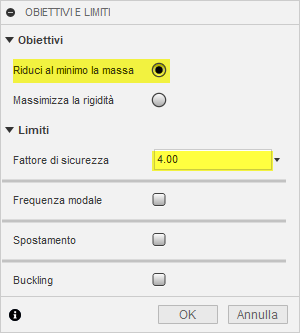

1. Specificare l'obiettivo Riduci al minimo massa e il limite Fattore di sicurezza 4 per lo studio generativo.

   1. Nella scheda Definisci, fare clic su Criteri di progettazione > Obiettivi .
   2. Nella finestra di dialogo Obiettivi e limiti, assicurarsi che il pulsante Riduci al minimo massa sia selezionato.
   3. Nel campo di input Fattore di sicurezza, immettere 4.


   4. Fare clic su OK.

      Suggerimento: Per modificare gli obiettivi specificati nello studio, posizionare il puntatore del mouse sul nodo Obiettivi nel browser, quindi fare clic su .

2. Escludere i metodi di produzione Non limitato e Additivo dallo studio generativo.



   1. Nella scheda Definisci, fare clic su Criteri di progettazione > Produzione .
   2. Nella finestra di dialogo Produzione, deselezionare Non limitato e Additivo.

3. Specificare il metodo di fresatura a 2,5 assi per generare risultati che possono essere prodotti in modo sottrattivo utilizzando operazioni di fresatura a 2,5 assi applicando le impostazioni mostrate nell'immagine seguente.



   1. Nella finestra di dialogo Produzione, assicurarsi che sia selezionato il metodo Fresatura.
   2. Dal menu a discesa Configurazione 1, selezionare 2,5 assi.
   3. Nel campo Diametro utensile minimo, immettere 5 mm.

      Nota: È il diametro dell'utensile di taglio più piccolo che si intende utilizzare nell'operazione di fresatura a 2.5 assi.

4. Specificare il metodo di fresatura a 3 assi per generare risultati che possono essere prodotti in modo sottrattivo utilizzando operazioni di fresatura a 3 assi applicando le impostazioni mostrate nell'immagine seguente.



   1. Per aggiungere una nuova configurazione di fresatura, fare clic su .

      Nota: Per default, viene aggiunta la configurazione di fresatura a 3 assi.
   2. Per consentire la lavorazione a più lati, selezionare Includi tutte le direzioni.
   3. Nel campo Diametro utensile minimo, immettere 5 mm.

      Nota: È il diametro dell'utensile di taglio più piccolo che si intende utilizzare nell'operazione di fresatura a 3 assi.
   4. Nel campo Diametro testa, immettere 40 mm.

      Nota: Si tratta del diametro di una testa semplificata contenente il gambo e la pinza.

5. Specificare il metodo di fresatura a 5 assi per generare risultati che possono essere prodotti in modo sottrattivo utilizzando operazioni di fresatura a 5 assi applicando le impostazioni mostrate nell'immagine seguente.



   1. Per aggiungere una nuova configurazione di fresatura, fare clic su e selezionare l'opzione 5 assi dal menu a discesa.
   2. Nel campo Diametro utensile minimo, immettere 5 mm.

      Nota: È il diametro dell'utensile di taglio più piccolo che si intende utilizzare nell'operazione di fresatura a 5 assi.
   3. Nel campo Diametro testa, immettere 40 mm.

      Nota: Si tratta del diametro di una testa semplificata contenente il gambo e la pinza.

6. Specificare il metodo di fresatura a 2 assi per generare risultati che possono essere prodotti in maniera sottrattiva utilizzando operazioni di fresatura a 2 assi applicando le impostazioni mostrate nell'immagine seguente.



   1. Nella finestra di dialogo Produzione, selezionare Taglio a 2 assi.
   2. Assicurarsi che il pulsante Z sia selezionato.

      Nota: L'utensile di taglio viene orientato nella direzione parallela all'asse Z della triade.

7. Specificare il metodo di colata per generare i risultati che possono essere prodotti utilizzando il processo di colata in metallo applicando le impostazioni mostrate nell'immagine seguente.



   1. Nella finestra di dialogo Produzione, selezionare Colata.
   2. Verificare che sia selezionata solo l'opzione Direzione.
   3. Nel campo Spessore minimo, immettere 10 mm.
   4. Fare clic su OK.

      Suggerimento: Per modificare i metodi e i vincoli di produzione specificati, posizionare il puntatore del mouse sul nodo Produzione nel browser, quindi fare clic su .

Riepilogo dell'attività 4

In questa attività si è appreso come specificare gli obiettivi di ottimizzazione e i limiti che devono soddisfare i risultati. Sono stati inoltre specificati i vincoli di produzione per lo studio generativo.
