Attività 2: specifica dei metodi di produzione

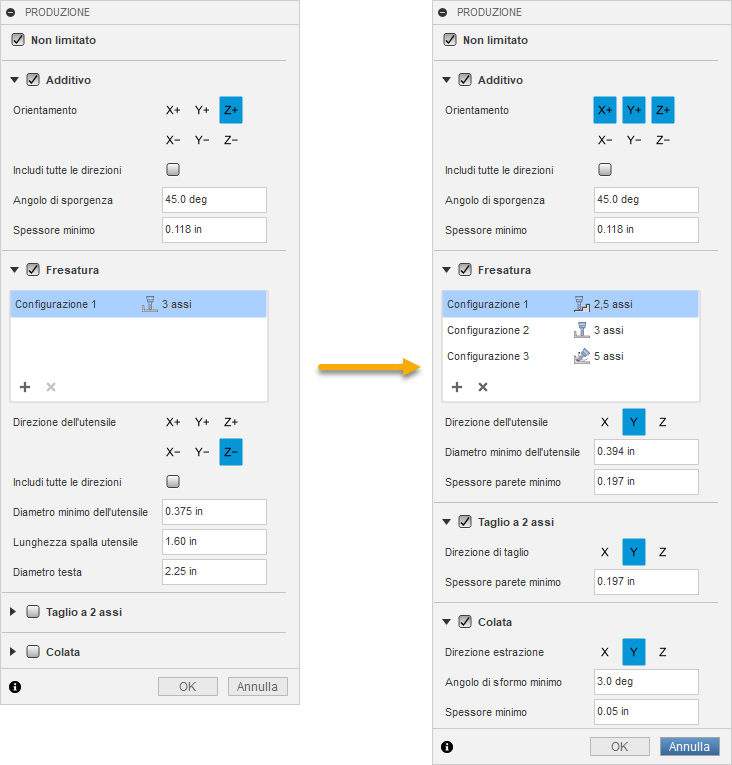

In questa attività si apprenderà come specificare i vincoli di produzione per tutti i metodi disponibili nel prodotto.

Prerequisiti

• Attività 1 completata.

Passaggi

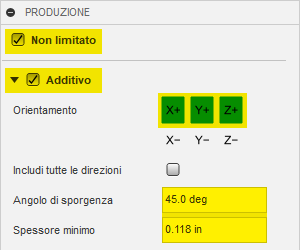

1. Specificare i metodi di produzione Non limitato e Additivo per lo studio generativo applicando le impostazioni mostrate nell'immagine seguente.



   1. Nella scheda Definisci, fare clic su Criteri di progettazione > Produzione .
   2. Nella finestra di dialogo Produzione, assicurarsi che i metodi Non limitato e Additivo siano selezionati.
   3. Fare clic sui pulsanti X+, Y+ e Z+ per impostare la direzione di creazione della stampa 3D per il modello additivo.
   4. Per il metodo Additivo, verificare che siano specificati i valori di default:
      • Nel campo Angolo sporgenza, immettere 45,0 gradi.
      • Nel campo Spessore minimo, immettere 0,118 poll.

2. Specificare il metodo di fresatura a 2,5 assi per generare risultati che possono essere prodotti in modo sottrattivo utilizzando operazioni di fresatura a 2,5 assi applicando le impostazioni mostrate nell'immagine seguente.



   1. Nella finestra di dialogo Produzione, assicurarsi che sia selezionato il metodo Fresatura.
   2. Dal menu a discesa Configurazione 1, selezionare 2,5 assi.
   3. Fare clic sul pulsante Y per impostare la direzione dell'utensile per la lavorazione a 2,5 assi.

      Nota: L'utensile viene orientato nella direzione parallela all'asse Y della triade. Questa direzione verrà selezionata per tutti gli altri metodi.
   4. Nel campo Diametro utensile minimo, assicurarsi che sia specificato il valore predefinito: 0,394 poll.

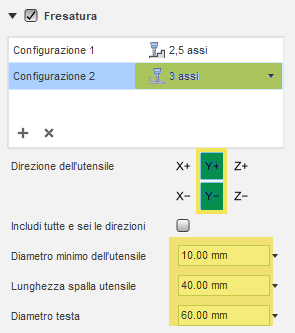

3. Specificare il metodo di fresatura a 3 assi per generare risultati che possono essere prodotti in modo sottrattivo utilizzando operazioni di fresatura a 3 assi applicando le impostazioni mostrate nell'immagine seguente.



   1. Per aggiungere una nuova configurazione di fresatura, nella finestra di dialogo Produzione, fare clic su .

      Nota: Per default, viene aggiunta la configurazione di fresatura a 3 assi.
   2. Fare clic sui pulsanti Y+ e Y- per impostare la direzione dell'utensile per la lavorazione a 3 assi.

      Nota: L'utensile viene orientato nella direzione parallela all'asse Y della triade e rivolto verso l'estremità positiva/negativa dell'asse Y.
   3. Fare clic sul pulsante Z- per deselezionare la direzione di default.
   4. Nel campo Diametro utensile minimo, immettere 0,15 poll.
   5. Nel campo Lunghezza spalla utensile, immettere 1,60 poll.
   6. Nel campo Diametro testa, immettere 1,50 poll.

4. Specificare il metodo di fresatura a 5 assi per generare risultati che possono essere prodotti in modo sottrattivo utilizzando operazioni di fresatura a 5 assi applicando le impostazioni mostrate nell'immagine seguente.



   1. Per aggiungere una nuova configurazione di fresatura, fare clic su e selezionare l'opzione 5 assi dal menu a discesa.
   2. Nel campo Diametro utensile minimo, immettere 0,20 poll.
   3. Nel campo Lunghezza spalla utensile, immettere 1,60 poll.
   4. Nel campo Diametro testa, immettere 2,00 poll.

5. Specificare il metodo di fresatura a 2 assi per generare risultati che possono essere prodotti in maniera sottrattiva utilizzando operazioni di fresatura a 2 assi applicando le impostazioni mostrate nell'immagine seguente.



   1. Nella finestra di dialogo Produzione, assicurarsi che sia selezionato il metodo Taglio a 2 assi.
   2. Fare clic sul pulsante Y per impostare la direzione di taglio.

      Nota: L'utensile di taglio viene orientato nella direzione parallela all'asse Y della triade.

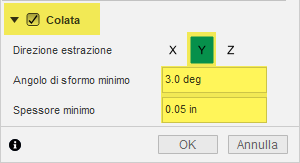

6. Specificare il metodo di colata per generare i risultati che possono essere prodotti utilizzando il processo di colata in metallo applicando le impostazioni mostrate nell'immagine seguente.



   1. Nella finestra di dialogo Produzione, assicurarsi che sia selezionato il metodo Colata.
   2. Fare clic sui pulsanti X e Z per deselezionare le direzioni X e Z.
   3. Nel campo dati Angolo di sformo minimo, immettere 3,00 gradi.
   4. Nel campo Spessore minimo, immettere 0,05 poll.
   5. Fare clic su OK.

      Suggerimento: Per modificare i metodi e i vincoli di produzione specificati, posizionare il puntatore del mouse sul nodo Produzione nel browser, quindi fare clic su .

Riepilogo dell'attività 2

In questa attività si è appreso come specificare i vincoli di produzione per tutti i metodi disponibili nel prodotto.
