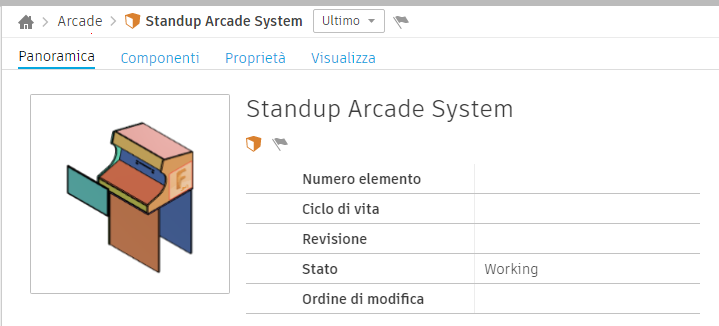

Nella scheda Componenti viene visualizzata la struttura dell'assieme di una progettazione Fusion. Utilizzare la scheda Componenti in il client Web di Fusion o nella scheda Home se è stato attivato Manage Extension per visualizzare tutti i componenti in una progettazione.

Per ulteriori informazioni su questa funzionalità di anteprima, vedere il blog di Fusion 360.

1. Nel pannello di navigazione, aprire il progetto contenente la progettazione che si desidera visualizzare.

2. Selezionare la progettazione.

3. Nella vista principale, fare clic sulla scheda Componenti.



Personalizzazione della tabella

Per default, vengono visualizzate le seguenti colonne:

• Nome parte: il nome della parte o del componente in Fusion
• Anteprima: un'immagine del componente. Posizionare il cursore del mouse sull'anteprima per visualizzare un'immagine di anteprima più grande.
• Riferimento esterno: indica che il componente è un riferimento esterno.
• Attività cardine: indica che la versione corrente del componente è un'attività cardine
• Numero parte: il numero parte del componente assegnato in Fusion
• Descrizione: la descrizione del componente in Fusion
• Materiale - Default: il materiale di default assegnato ai corpi creati all'interno del componente
• Data/ora dell’aggiornamento: data e ora dell'ultimo aggiornamento del componente

Se Fusion Manage Extension è attivata, sono disponibili ulteriori colonne:

• Numero elemento: il numero dell’elemento Fusion Manage assegnato
• Ciclo di vita: lo stato del ciclo di vita corrente dell'elemento assegnato
• Revisione: la revisione dell'ultimo ordine di modifica associato a questa versione del componente

È possibile personalizzare le colonne da visualizzare.

• Fare clic su Impostazioni , quindi utilizzare le caselle di controllo per aggiungere o rimuovere colonne.

Ordinamento della tabella

• Fare clic su un'intestazione di colonna per ordinare la tabella in base a tale colonna.
• Fare nuovamente clic sull'intestazione della colonna per passare dall'ordinamento crescente a quello decrescente e viceversa.

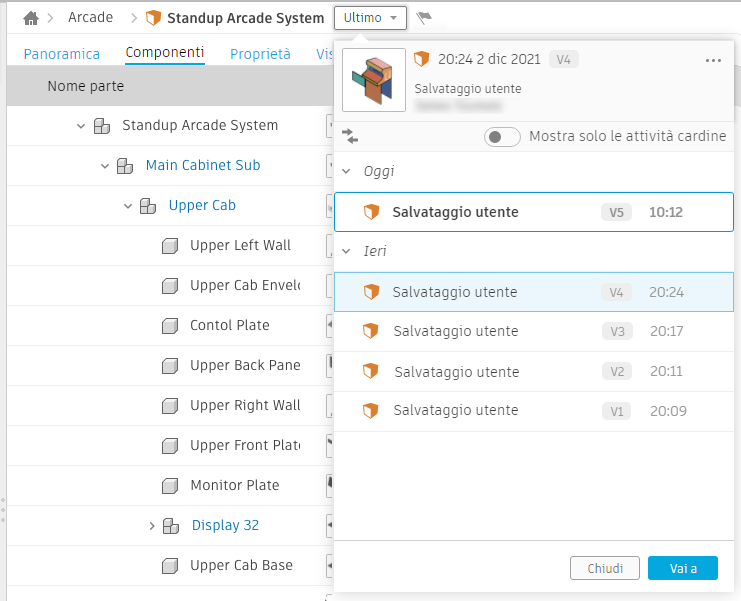

Visualizzazione di una versione diversa della progettazione

Utilizzare il menu Cronologia per visualizzare una versione diversa della progettazione. I componenti per la versione selezionata vengono visualizzati nella scheda Componenti.

1. Fare clic sul menu Cronologia.



2. Selezionare una versione dall'elenco.

3. Fare clic su Vai a.

È possibile filtrare la cronologia per visualizzare solo le versioni della progettazione che sono attività cardine.

• Fare clic su Mostra solo attività cardine.

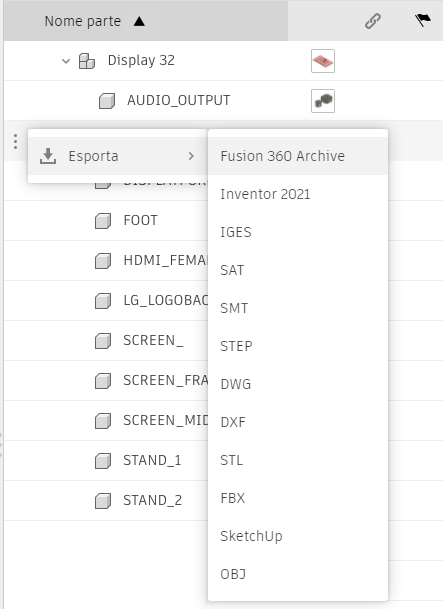

Esportazione di un componente

1. Posizionare il puntatore del mouse sul componente da esportare.

2. Fare clic sul menu Azione, quindi selezionare Esporta.



3. Selezionare il formato.

Condivisione di un componente

È possibile condividere un collegamento ad un componente con le parti interessate o i collaboratori che non hanno accesso diretto ad un progetto. Vedere Condivisione di progettazioni
