Attività 3: Impostare i criteri di ottimizzazione delle forme ed eseguire la risoluzione

In questa attività, si definiranno i vincoli di modellazione per garantire che il progetto di ottimizzazione delle forme soddisfi determinati criteri di progettazione. L'obiettivo è produrre una geometria finale che corrisponda a circa il 40% della massa originale. Per ottenere questo obiettivo con precisione, occorre ridurre le dimensioni della mesh.

In questa attività si è appreso come effettuare le operazioni seguenti:

• Impostare la Massa di ottimizzazione delle forme su 40 % per provare a ridurre i requisiti di materiale
• Ridurre le dimensioni della mesh su 1 mm per ottenere un risultato più preciso
• Risolvere lo studio
• Esaminare il risultato del Criterio percorso di carico per identificare quali regioni del modello sono critiche per resistere ai carichi applicati.

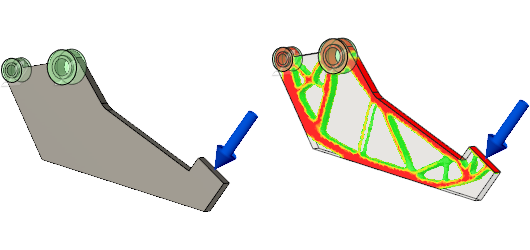

Ganascia prima dell'ottimizzazione delle forme (sinistra) e dopo l'ottimizzazione delle forme (destra).

Prerequisiti

• Attività 2 completata.

Passaggi

1. Impostare la Massa di ottimizzazione delle forme su 40%.

   1. Fare clic su (area di lavoro Simulazione > scheda Setup > gruppo Ottimizzazione delle forme > Criteri di ottimizzazione delle forme) per aprire la finestra di dialogo Criteri di ottimizzazione delle forme.

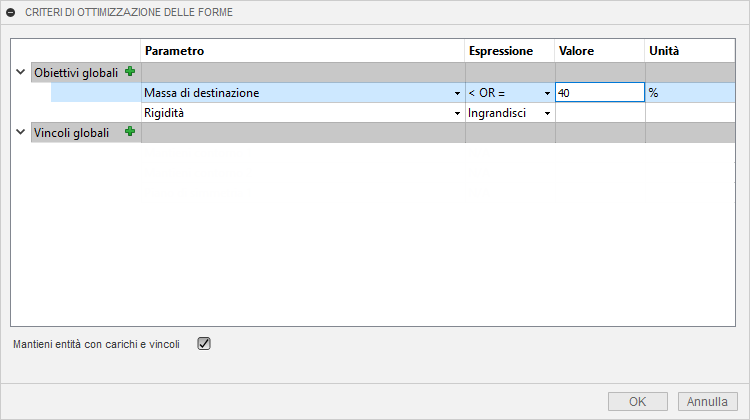

   2. Nella finestra di dialogo Criteri di ottimizzazione delle forme, impostare Massa su 40%.


   3. Fare clic su OK per accettare la modifica e chiudere la finestra di dialogo.

2. Ridurre le dimensioni della mesh su 1 mm.

   1. Fare clic su (area di lavoro Simulazione > scheda Setup > gruppo Gestisci > Impostazioni) per aprire la finestra di dialogo Impostazioni.
   2. Sul lato sinistro della finestra di dialogo, selezionare Mesh per passare al gruppo Mesh.
   3. Selezionare Dimensione assoluta.
   4. Cambiare Dimensione assoluta in 1 mm.
   5. Fare clic su OK per accettare il comando e chiudere la finestra di dialogo.

3. Risolvere lo studio.

   1. Fare clic su (area di lavoro Simulazione > scheda Setup > gruppo Risolvi > Risolvi) per aprire la finestra di dialogo Risolvi.
   2. Selezionare lo studio da risolvere.
   3. Fare clic su Risolvi Studio 1 per eseguire l'analisi e chiudere la finestra di dialogo Risolvi.
   4. Al termine dell'analisi, fare clic su Chiudi per chiudere la finestra di dialogo Stato processo.

      Viene aperta automaticamente la scheda Risultati contenente i risultati.

4. Esaminare i risultati per Criterio percorso di carico.

   1. Nel browser, espandere Impostazioni ottimizzazione delle forme.
   2. Fare clic su accanto a Piano di simmetria 1 per nascondere il piano di simmetria ed esaminare i risultati più facilmente.

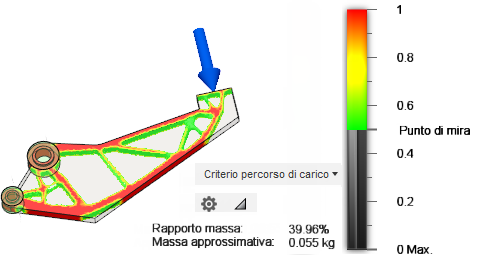

   3. Esaminare il risultato relativo al Criterio percorso di carico.

      Si noti che le regioni meno critiche sono state rimosse dalla forma ottimizzata.





Riepilogo dell'attività 3

In questa attività si è appreso come effettuare le operazioni seguenti:

• Impostare la Massa di ottimizzazione delle forme su 40 % per provare a ridurre i requisiti di materiale
• Ridurre le dimensioni della mesh su 1 mm per ottenere un risultato più preciso
• Risolvere lo studio
• Esaminare il risultato del Criterio percorso di carico per identificare quali regioni del modello sono critiche per resistere ai carichi applicati.
