アクティビティ 4: 3 つのポケットを仕上げ切削する

このアクティビティでは、[2D ポケット]ツールパスを使用して 3 つのポケットを仕上げ切削します。

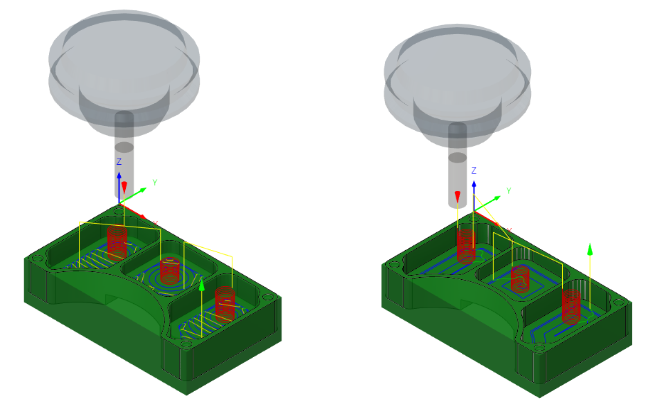

前。3 つのポケットに適用された 2D 負荷制御ツールパスを表示(左)。後。3 つのポケットに適用された 2D ポケット ツールパスを表示(右)。

前提条件

• アクティビティ 3 を完了していること。

手順

1. [2D ポケット]ダイアログで、[#1 – Ø1/4" flat]工具が選択されていることを確認します。

   1. [製造]ツールバーの[ミル]タブで、[2D] > [2D ポケット] を選択します。

   2. [工具]タブ で、[#1 – Ø1/4" flat]エンド ミル工具が選択されていることを確認します。

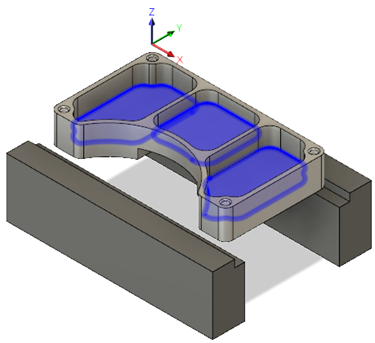

2. ポケットの下部にある 3 つの面を選択します。

   1. [2D ポケット]ダイアログで、[形状]タブ を選択します。

   2. [ポケット選択]ボタンをクリックして、パーツ下部の 3 つの面を選択します。



3. パスを設定して[仕上げパス]をオンにします([切削ピッチ] 0.025 インチ、[最大切削ピッチ] 0.125 インチ、[仕上げ送り速度] 60 インチ/分)。[仕上げ代]は必ずオフにします。

   1. [パス]タブ を選択します。

   2. [仕上げパス]チェックボックスをオンにします。

   3. [切削ピッチ]が 0.025 インチに設定されていることを確認します。

   4. [仕上げ送り速度]が 60 インチ/分に設定されていることを確認します。

   5. [最大切削ピッチ]を 0.125 インチに変更します。

   6. [仕上げ代]チェックボックスをオフにします。

4. [退避動作無効最大距離] 1.25 インチへのリンクを設定します。[進入]を有効にし、[水平進入半径]、[垂直進入半径]、および[直線進入距離]を 0.025 インチに設定します。[最大ランプ切込みピッチ]を 0.0625 インチに変更し、[らせんランプ直径]および[最小ランプ直径]を 0.2375 インチに設定し、ツールパスを作成します。

   1. [リンク]タブ をクリックします。

   2. [退避動作無効最大距離]を 1.25 インチに設定します。

   3. [進入動作]グループで、[進入]チェックボックスをオンにします。

   4. [水平進入半径]を 0.025 インチに設定します。

   5. [直線進入距離]を 0.025 インチに設定します。

   6. [垂直進入半径]を 0.025 インチに設定します。

   7. [ランプ]グループで、[最大ランプ切込みピッチ]を 0.625 インチに設定します。

   8. [らせんランプ直径]を 0.2375 インチに設定します。

   9. [最小ランプ直径]を 0.2375 インチに設定します。

   10. [OK]をクリックして、ツールパスを作成します。

アクティビティ 4 のサマリー

このアクティビティでは、工具を再利用して、パーツの 3 つのポケットに[2D ポケット]ツールパスを適用しました。

前。3 つのポケットに適用された 2D 負荷制御ツールパスを表示(左)。後。3 つのポケットに適用された 2D ポケット ツールパスを表示(右)。
