アクティビティ 5: パーツの外側を粗取りする

このアクティビティでは、[負荷制御]加工法を使用してパーツの外側を粗取りします。

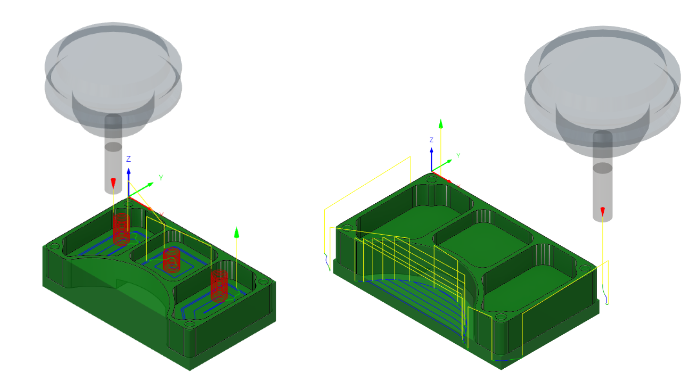

前。3 つのポケットに適用された 2D ポケット ツールパスを表示(左)。後。パーツの外側周囲に適用された 2D 負荷制御ツールパスを表示(右)。

前提条件

• アクティビティ 4 を完了していること。

手順

1. [2D 負荷制御]コマンド パレットで、[#1 – Ø1/4" flat]エンド ミル工具が選択されていることを確認します。

   1. [製造]ツールバーの[ミル]タブで、[2D] > [2D 負荷制御] を選択します。

   2. [工具]タブ で、[#1 – Ø1/4" - flat]エンド ミル工具が選択されていることを確認します。

2. パーツの輪郭を選択します。これにより、ツールパスがたどる形状が得られます。

   1. [形状]タブ をクリックします。

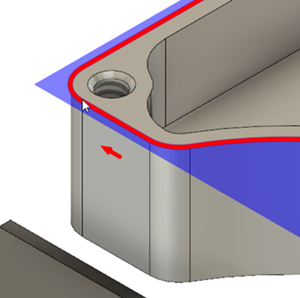

   2. [ポケット選択]ボタンがアクティブであることを確認し、次の図に示すようにパーツの外側輪郭をクリックします。



      ヒント: 輪郭の選択を容易にするために、最初にパーツのコーナーを拡大ズームすると便利な場合があります。

3. 工具がストック全体に届くようにするために、ボトム高さを 0.01 インチ低くして、計算を開始します。

   1. [高さ]タブ をクリックします。

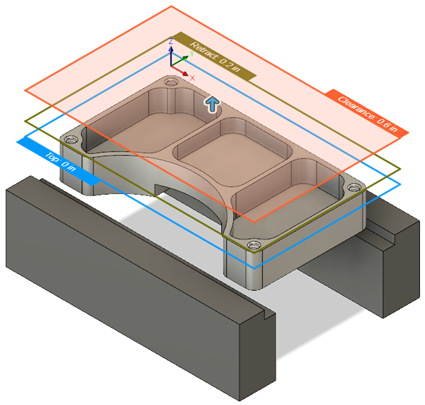

      一番上のオレンジ色の平面は移動高さを表しています。オリーブ グリーン色の平面は、退避高さを表します。水色の平面は、トップ高さです。

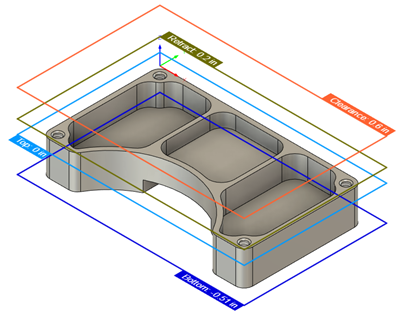

   2. [ボトム高さ]グループで、[から]ドロップダウン メニューから[モデル ボトム]を選択します。

   3. [オフセット]を -0.01 インチに設定します。



   4. [OK]をクリックして、ツールパスを作成します。

アクティビティ 5 のサマリー

このアクティビティでは、工具を再利用して、パーツの外側の周囲に[2D 負荷制御]ツールパスを適用しました。

前。3 つのポケットに適用された 2D ポケット ツールパスを表示(左)。後。パーツの外側周囲に適用された 2D 負荷制御ツールパスを表示(右)。
