アクティビティ 7: 面取りを加工する

このアクティビティでは、[2D 輪郭]操作を使用して面取りを作成します。

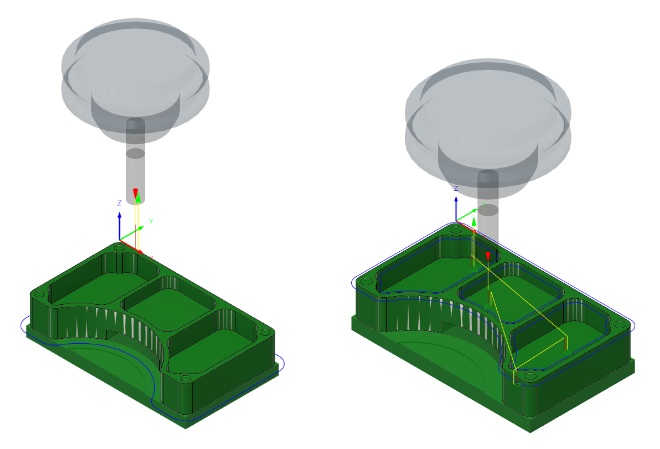

前。パーツの外側周囲に適用された 2D 輪郭ツールパスを表示(左)。後。パーツの上部サーフェスの面取りの周囲に適用された 2D 輪郭ツールパスを表示(右)。

前提条件

• アクティビティ 6 を完了していること。

手順

1. [3 – Ø1/4" 45° (Engrave/Chamfer mill)]工具を選択します。

   1. [製造]ツールバーの[ミル]タブで、[2D] > [2D 輪郭] を選択します。

   2. [工具]タブ で、[選択]をクリックして新しい工具を選択します。

   3. [ドキュメント] > [2D Adaptive Milling Tutorial v1]リストで、[3 – Ø1/4" 45° (Engrave/Chamfer mill)]を選択します。

   4. [選択]をクリックして[工具を選択]ダイアログを閉じます。

2. パーツの上部サーフェスで 4 つの面取りを選択し、ツールパスを作成します。

   1. [2D 輪郭]ダイアログで、[形状]タブ を選択します。

   2. [輪郭選択]ボタンがアクティブになっていることを確認してから、パーツの上部サーフェスにある 4 つの面取りをすべて選択します。

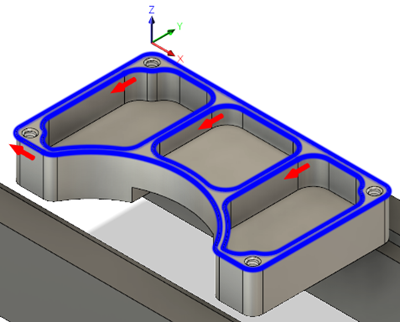

   3. 輪郭矢印が下図に示す方向を指していることを確認します。必要に応じて、矢印をクリックして矢印の方向を反転します。

      注: ダウンカットを維持するために、外側輪郭の選択の矢印は右回り方向を指し、内側輪郭の選択の矢印は左回り方向を指します。



3. 面取り先端オフセットを 0.02 インチに変更し、計算を開始します。

   1. [パス]タブ をクリックします。

   2. [面取り先端オフセット]を 0.02 インチに設定します。

      注: 面取り工具が選択されているため、Fusion は自動的に[面取り]グループを有効にします。

   3. [OK]をクリックして、ツールパスを作成します。

アクティビティ 7 のサマリー

このアクティビティでは、工具を選択し、パーツの上部サーフェスにある 4 つの面取りに沿って[2D 輪郭]ツールパスを適用しました。

前。パーツの外側周囲に適用された 2D 輪郭ツールパスを表示(左)。後。パーツの上部サーフェスの面取りの周囲に適用された 2D 輪郭ツールパスを表示(右)。
