アクティビティ 9: 4 つの穴をドリル加工する

このアクティビティでは、[ドリル]操作を繰り返して 4 つの穴を作成します。

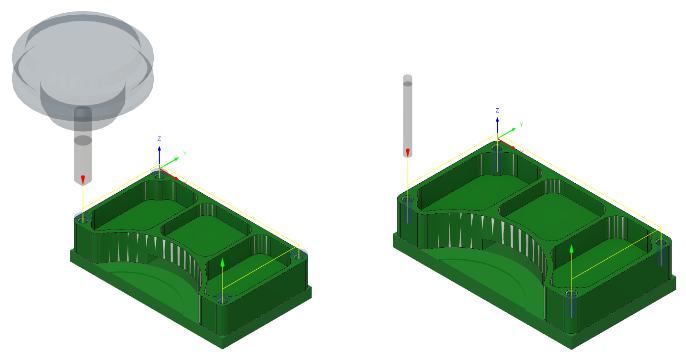

前。4 つの皿穴の円錐面に適用されたドリル ツールパスを表示(左)。後。4 つの穴に適用されたドリル ツールパスを表示(右)。

前提条件

• アクティビティ 8 を完了していること。

手順

1. [4 – Ø0.1065" 118° (#36)]工具ツールを選択します。

   1. [製造]ツールバーの[ミル]タブで、[ドリル] > [ドリル] を選択します。

   2. [工具]タブ で、[選択]をクリックして新しい工具を選択します。

   3. [ドキュメント] > [2D Adaptive Milling Tutorial v1]リストで、[4 – Ø0.1065" 118° (#36)]を選択します。

   4. [選択]をクリックして[工具を選択]ダイアログを閉じます。

2. いずれかのねじ穴の内側の面を選択します。

   1. [ジオメトリ]タブ を選択します。

   2. [選択モード]ドロップダウン メニューで、[選択された面]が選択されていることを確認します。

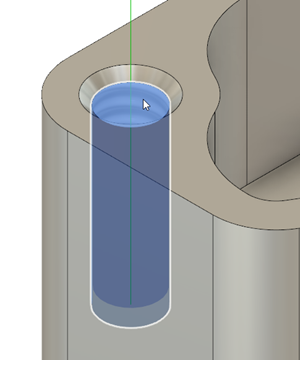

   3. [穴仕上げ]ボタンがアクティブであることを確認し、ねじ穴の 1 つの内側面を選択します。



   4. [同じ直径を選択]チェックボックスをオンにします。

      他の 3 つのねじ穴が自動的に選択されます。

   5. [穴セグメント自動併合]をオンにします。

      これにより、穴全体が穴開始高さに含まれることが確認されます。

3. ドリル サイクル タイプを[ドリル - 早送り退出]に設定してから、計算を開始します

   1. [サイクル]タブ を選択します。

   2. [サイクル タイプ]ドロップダウン メニューから[ドリル - 早送り退出]を選択します。

   3. [OK]をクリックして、ツールパスを作成します。

アクティビティ 9 のサマリー

このアクティビティでは、工具を選択し、4 つのねじ穴に[ドリル]ツールパスを適用しました。

前。4 つの皿穴の円錐面に適用されたドリル ツールパスを表示(左)。後。4 つの穴に適用されたドリル ツールパスを表示(右)。
