積層造形のコンポーネントを複製する

積層マシンを選択した積層セットアップがあることを確認します。

[製造] 作業スペースのツールバーで、 [積層] > [修正] > [複製] をクリックします。

[複製]ダイアログが開きます。

既定では、アクティブなセットアップにコンポーネントが 1 つしか含まれていない場合は、そのコンポーネントが自動的に選択されます。セットアップに複数のコンポーネントが含まれている場合は、コピーするコンポーネントをキャンバスで選択します。ブラウザでコンポーネントを選択するには、現在のセットアップで使用されている製造モデルのノードに移動し、選択したコンポーネントをクリックします。複数のコンポーネントを選択するには、[Shift]キーを押しながら各コンポーネントをクリックします。

分布方法を決定するには、[コピーを配置]オプションを選択します。

• 同じ位置で: 複製をオリジナルと同じ場所に配置します。
• 配列内(実際の形状): マシンの座標系で選択した軸に沿って、コピーを等間隔で密集させて配置します。
• XYZ 軸沿い(境界ボックス): マシンの座標系の 1 軸、2 軸、または 3 軸に沿って、等間隔にコピーを配置します。

(省略可能)複製サポート オプションを選択して、複製コンポーネントのサポート構造の処理方法を決定します。

• サポートなし: サポート構造なしでコンポーネントを複製します。
• 同じサポート: コンポーネントを複製し、ソース コンポーネントからの既存のサポート操作を保持します。
• 新しいサポート操作を作成: コンポーネントを複製し、ソース コンポーネントに適用されたサポート操作に基づいて、複製されたコンポーネントごとに新しいサポート操作を作成します。
• 既存のサポート操作を保持: 選択したコンポーネントを複製し、複製された各コンポーネントで同じサポート操作を維持します。

[配列内(実際の形状)]または[同じ位置で]オプションを選択した場合は、[数量]を指定して、元のものを含めて複製操作後の各コンポーネントのコピー数を決定します。[数量]を 1 に設定した場合、この操作ではコンポーネントのコピーはモデルに追加されません。

[配列内(実際の形状)]オプションを選択した場合は、次の操作を実行します。

1. コピーを整列する方向を指定します。
2. (省略可能)[反転]を選択すると、同じ軸に沿って分布の方向が反転します。
3. [パーツの間隔]を指定して、配列内のコンポーネント コピー間の最小ギャップを決定します。
4. (省略可能) [ボクセル サイズ] を [カスタム] に設定し、必要な計算時間と結果の効率のバランスを取るように設定を調整します。ボクセル サイズを小さくすると、配列内のコンポーネント間のギャップは、[パーツの間隔]で指定した値に近づきます。

[XYZ 軸沿い(境界ボックス)]オプションを選択した場合は、次の操作を実行します。

1. 各軸に沿って配置するコンポーネントの数量を設定します。数量には、オリジナルとコピーが含まれます。
2. コンポーネントの境界ボックス間で計測されるパーツの間隔を指定します。
3. (省略可能)[反転]を選択すると、同じ軸に沿ってコピーの分布の方向が反転します。

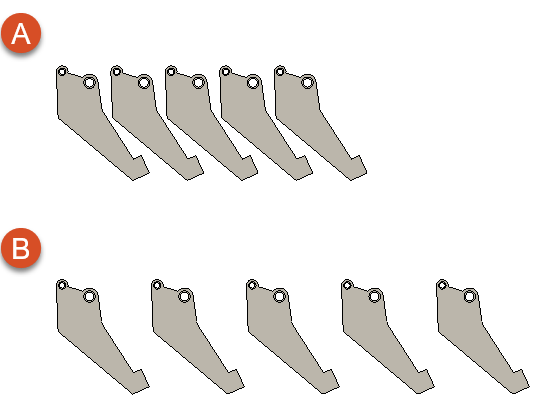

[配列内(実際の形状)]オプション(A)および[XYZ 軸沿い(境界ボックス)]オプション(B)を使用して、同じ[パーツの間隔]の値を適用し、単一の軸に沿って複製されたコンポーネントの例

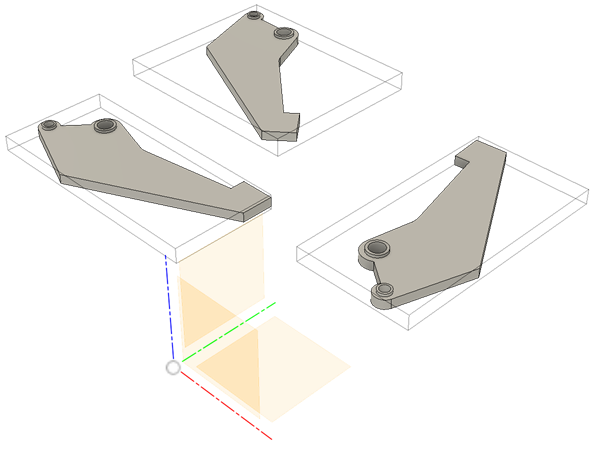

ヒント: [XYZ 軸に沿って]で使用される境界ボックスは、マシンの座標系の各軸に沿ったコンポーネントの延長から寸法を取得する仮想領域です。ボックスのサイズと形状は、選択したコンポーネントがマシン プラットフォームに対してどのように回転するかによって決まります。コンポーネントのコピーをより密に配置するには、 [移動] ツールを使用して適切な方法でコンポーネントを回転させてから、 [複製] ダイアログを開きます。

[OK]をクリックします。

選択したコンポーネントのコピーが製造モデルに追加されます。
