ポリライン サポート構造で囲まれたボリュームを追加する
この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。
SLA/DLP または MPBF の積層マシンが選択された積層セットアップがあることを確認します。
ボリューム サポートを追加します。
[製造] 作業スペースのツールバーで、 [積層] > [サポート] > [ポリライン サポートごとにボリュームを囲む]
をクリックします。[ポリラインでボリュームを囲む]ダイアログが開きます。
[サポートされているモデル] をアクティブにして、キャンバスでサポートするソリッド ボディ、ソリッド ボディの面、またはメッシュ面グループをクリックします。
ヒント: 特定の領域でサポートが生成されないようにするには、 [回避] チェックボックスをオンにして、 [回避されたモデル] がアクティブになっていることを確認し、キャンバスでソリッド ボディ、ソリッド ボディの面、またはメッシュ面グループをクリックします。0 ～ 90 度の範囲で [サポートのオーバーハング角度] を入力して、サポートが必要な水平面からの角度を指定します。
[一般] タブで、 [ポリラインのタイプ] オプションを選択します。
- [ソリッド] : 厚く、特徴のないポリラインの壁を作成します。
- サーフェス: 穴パターンの有無に関係なく、薄いポリラインの壁を作成します。
[パーツまでの距離] を入力して、サポートとパーツのサーフェスの間のギャップを指定します。
ヒント: 負の値を入力すると、サポートがパーツを貫通し、より強固な接続が作成されます。[ポリライン タイプ] に [ソリッド] を選択した場合は、 [壁の幅] を入力します。

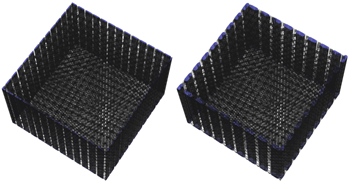

1 mm の厚さ(左)と、3 mm の厚さ(右)の例。
[ポリライン タイプ] に [サーフェス] を選択した場合は、 [ポリライン プロパティ] タブで次の操作を実行します。
(省略可能)穴パターンのある構造を作成するには、 [穴] チェックボックスがオンになっていることを確認します。
[穴パターン] と [構造密度] を選択して、サポート構造の壁の穴あけ方法を管理します。
ひし形(左)、楕円パターン(中央)、および[穴]チェックボックスをオフにした状態でのサポート(右)の例。
(省略可能)ポリラインのサポート構造の厚さを、その全長に沿って、または上部と下部の接続に沿って指定するには、 [構造を厚くする] チェックボックスをオンにします。
(省略可能)垂直なストリップを直角に挿入して個々のポリラインの強度を増すには、 [フィン構造] チェックボックスをオンにします。
フィン構造のないサポート(左)と、フィン構造のあるサポート(右)の例。
省略可能な手順:
- これらのサポートと他の既存のサポートとの間に距離を設定して重ならないようにするには、 [ジオメトリ] タブで [他のサポートまでの距離] チェックボックスをオンにして、 [距離] を入力します。
- ビルド プロセスの完了後に取り除きが容易になるようにサポートを細分化するには、 [ラスターと輪郭] タブで [断片のサイズおよびギャップ] チェックボックスをオンにし、 [断片のサイズ] と [断片のギャップ] のオプションを選択します。
[ポリライン タイプ] に [サーフェス] を選択した場合は、 [接続] タブで、サポートをパーツの上部および下部に接続する方法と、ビルド プラットフォームに接続する方法のオプションを選択します。
[OK] をクリックします。
サポートが生成され、ブラウザの[サポート]ノードの下に、[ポリライン サポートでボリュームを囲んだスケルトン]子項目が追加されます。
ヒント: 今後これらのサポート設定を再利用するには、子項目を右クリックして [テンプレートとして保存] を選択し、テンプレート ライブラリに追加します。
セットアップで MPBF 積層マシンを使用している場合は、積層ツールパスを生成してシミュレートすることができます。そうでない場合は、ビルド ファイルを書き出します。
