検査のためにマシン コネクタ アプリケーションを使用する

Fusion Manufacturing Extension

この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報

マシン コネクタは、Fusion でライブ接続を介して特定の CNC マシンと通信できるようにするアプリケーションです。サーフェス検査、重要なフィーチャのジオメトリ検査、およびパーツのライブ位置合わせのために、検査結果をリアルタイムでインポートする際に必要です。

マシン コネクタ

Haas CNC マシン用のマシン コネクタ アプリケーションの例

注: このビデオが作成された時点では、この機能はプレビューとして使用可能でした。パーツのライブ位置合わせについての次のビデオについては、「ワークフロー: プローブを使用してパーツのライブ位置合わせを実行する」を参照してください。

Fusion 内からマシン コネクタ アプリケーションをインストールする

Fusion ライブラリの CNC マシンを使用している場合は、Fusion 内からマシン コネクタ アプリケーションをダウンロードしてインストールし、CNC マシンにリンクします。

  1. [製造]作業スペースのツールバーで、[検査] > [管理] > [マシン ライブラリ]をクリックします。

    [マシン ライブラリ]が開きます。

  2. 左側のパネルで、[Fusion ライブラリ]フォルダが選択されていることを確認します。

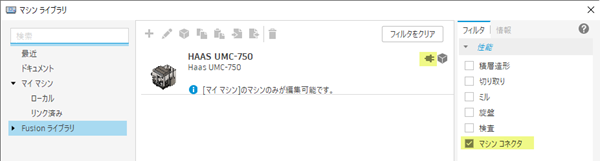

  3. 右側のパネルの[フィルタ]タブで、[性能][マシン コネクタ]に設定します。

    関連付けられているマシン コネクタ アプリケーションがあるマシンのみが一覧表示されます。これらは、マシン コネクタ グレーのマシン コネクタのアイコン アイコンで示されます。

    マシン ライブラリ

  4. 中央のパネルで、ローカル ライブラリにコピーするマシンを選択し、[選択をコピー] 選択をコピーのアイコン をクリックします。

  5. [マイ マシン] > [ローカル]フォルダを選択し、[貼り付け] 貼り付けのアイコン をクリックします。

  6. マシン コネクタ アプリケーションをダウンロードするかどうかを確認するメッセージが表示されたら、[はい]をクリックします。

  7. 開いたダイアログで、マシン コネクタ アプリケーションをインストールするフォルダを見つけて選択し、[フォルダを選択]をクリックします。

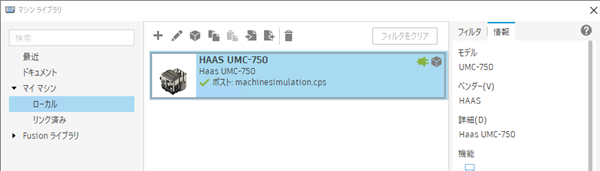

    ダウンロードが完了すると、マシン コネクタ アプリケーションが起動し、マシン ライブラリのマシン コネクタ アイコンが、グレー グレーのマシン コネクタのアイコン から緑色 緑色のマシン コネクタのアイコン に変わります。

    マシン ライブラリ

  8. マシン ライブラリを閉じて、マシン コネクタ アプリケーションを閉じます。

    サーフェス検査またはパーツのライブ位置合わせのために[ライブ接続]フィーチャを使用すると、マシン コネクタ アプリケーションが自動的に起動します。

ポスト ライブラリからマシン コネクタ アプリケーションをインストールする

カスタマイズした CNC マシンを使用している場合は、ポスト ライブラリからマシン コネクタ アプリケーションをダウンロードしてインストールし、CNC マシンにリンクします。

  1. ポスト ライブラリで、コネクタをクリックしてマシンのマシン コネクタ アプリケーションをダウンロードします。

    ダウンロード ボタン

  2. Fusion の[製造]作業スペースのツールバーで、[検査] > [管理] > [マシン ライブラリ]をクリックします。

    [マシン ライブラリ]が開きます。

  3. [マイ マシン] > [ローカル]フォルダで、マシン コネクタ アプリケーションにリンクするマシンを選択します。

  4. [選択を編集] 選択項目を編集のアイコン をクリックします。

    [マシン定義]ダイアログが開きます。

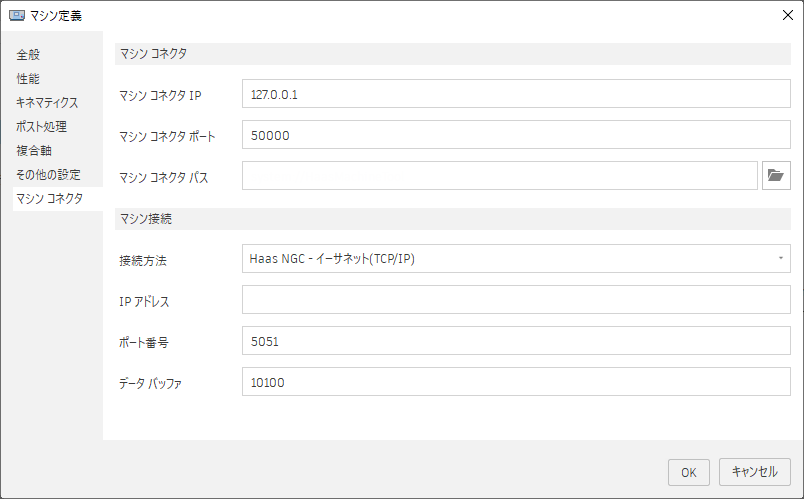

  5. [マシン コネクタ]ページを選択します。

    マシン定義

  6. [マシン コネクタ パス]に、マシン コネクタ アプリケーションの保存場所を入力します。

  7. [OK]をクリックします。

マシン定義を編集する

必要に応じて、[マシン定義]ダイアログを使用して、マシン コネクタ アプリケーションの設定を編集します。

  1. [製造]作業スペースのツールバーで、[検査] > [管理] > [マシン ライブラリ]をクリックします。

    [マシン ライブラリ]が開きます。

  2. [マイ マシン] > [ローカル]フォルダで、設定するマシン コネクタ アプリケーションにリンクされているマシンを選択します。

    マシン ライブラリ

  3. [選択を編集] 選択項目を編集のアイコン をクリックします。

    [マシン定義]ダイアログが開きます。

  4. [マシン コネクタ]ページを選択します。

    マシン定義

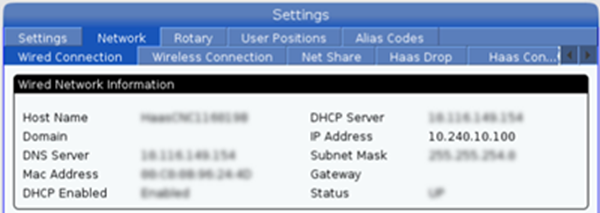

  5. マシンの IP アドレスを入力します。通常、これはマシン コントローラ上にあります。次に例を示します。

    マシン定義

  6. 必要に応じて、既定のマシン定義設定を編集します。

  7. [OK]をクリックします。
