間接的な計測による手動検査の例

フィーチャ間の特定の距離については、直接計測するか間接的に計測するかを選択できます。このような距離には次のものが含まれます。

計測器が中心間およびサーフェスから中心の距離の計測をサポートしている場合、継続して結果を直接計測することができます。

ただし、ご使用の計測器がこのような計測を直接サポートしていない**場合は、Fusion で代わりに他の計測値を使用して距離を計算することができます。

ワークフローの例

次の例では、間の距離の測定方法を示します。

手動検査を作成します。

  1. [製造]作業スペースのツールバーで、[検査] > [手動] > [手動検査を作成] 手動検査を作成のアイコン をクリックします。

    [手動検査を作成]ダイアログが開きます。

  2. 中心間 中心間のアイコン 項目を作成します。

    1. キャンバス上で、最初の穴をクリックします。

    2. Shift キーを押しながら、2 番目の穴をクリックします。

      項目は手動検査で作成されます。

    3. ダイアログの[計測方法]リストから、[最大距離から]を選択します。

  3. サーフェスから中心 サーフェスから中心のアイコン 項目を作成します。

    1. ダイアログで、追加アイコン をクリックして別の項目を作成します。

    2. キャンバス上で、穴をクリックします。

    3. Shift キーを押しながら、平坦サーフェスをクリックします。

    4. ダイアログの[計測方法]リストから、[最大距離から]を選択します。

  4. [OK]をクリックします。

手動検査を記録します。

  1. [製造]作業スペースのツールバーで、[検査] > [手動] > [手動検査を記録] 手動検査を作成のアイコン をクリックします。

    [手動検査を記録]ダイアログが開き、計測する必要がある項目が一覧表示されます。

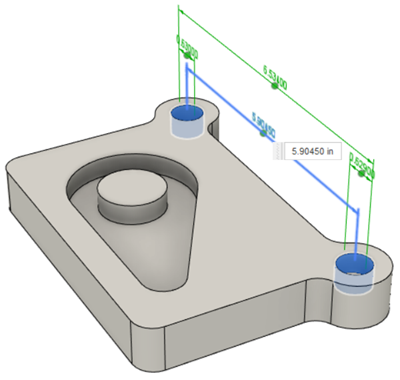

  2. 中心間 中心間アイコン 項目を計測します。

    1. 最初の穴の直径 直径のアイコン を入力し、[次へ]をクリックします。

    2. 2 番目の穴の直径 直径のアイコン を入力し、[次へ]をクリックします。

    3. 2 つの穴間の最大距離 中心間の最大アイコン を入力し、[次へ]をクリックします。

      Fusion が、中心間 中心間のアイコン 項目の計測値を計算します。ダイアログ内のリンク リンクのアイコン アイコンは、この距離が他の計測値から計算されていることを示しています。

      最大距離

    4. [次へ]をクリックします。

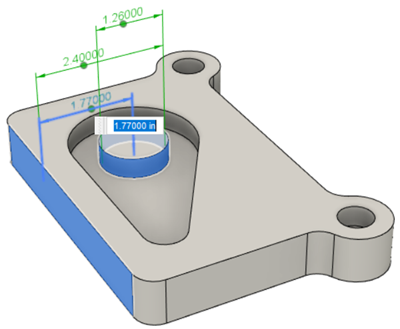

  3. サーフェスから中心 サーフェスから中心のアイコン 項目を計測します。

    1. 穴の直径 直径のアイコン を入力し、[次へ]をクリックします。

    2. 穴と平坦サーフェス間の最大距離 サーフェスから中心の最大アイコン を入力し、[次へ]をクリックします。

      Fusion が、サーフェスから中心 サーフェスから中心のアイコン 項目の計測値を計算します。ダイアログ内のリンク リンクのアイコン アイコンは、この距離が他の計測値から計算されていることを示しています。

      最大距離

  4. [OK]をクリックします。
