デザインから新しい図面を作成する

Fusion でデザインから図面を作成する方法について説明します。

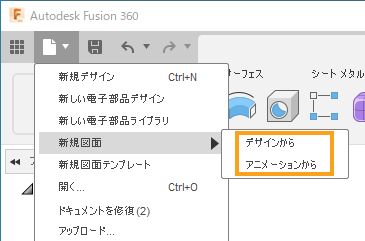

  1. [ファイル]メニューから、[新規図面] > [デザインから]を選択します。

    メニュー: 新規図面テンプレート

    [図面を作成]ダイアログが表示されます。

  2. [図面を作成]ダイアログで、図面を自動作成するか、手動で作成するかを選択します。

    • [自動]: 選択したテンプレートの[自動化設定]および[ドキュメント設定]に基づいて、図面を自動的に作成します。[最初から]を選択した場合、自動化とドキュメントの両方で既定の設定が使用されます。
    • 手動: 図面を手動で作成できます。

  3. ドロップダウン メニューから[内容]を選択し、図面に含めるコンポーネントを調整します。

    • [完全なアセンブリ]: 完全なアセンブリを自動的に選択します。
    • [表示のみ]: 表示されているすべてのコンポーネントを自動的に選択します。
      • ブラウザで、表示アイコンをクリックしてオン 表示アイコン にすると、コンポーネントが図面に表示されます。
      • オフ 非表示アイコン にすると、コンポーネントが図面で非表示になります。
    • [選択]: キャンバスまたはブラウザでコンポーネントを手動で選択します。
      • Ctrl キーを押しながら、複数のコンポーネントを選択することができます。
      • シート メタル コンポーネントの場合は、[リプレゼンテーション]設定を選択します。
        • 曲げモデル
        • フラット パターン

  4. [宛先]設定を調整します。

    • 図面
      • [新規図面]: 新しい図面を作成します。
      • [既存の図面]: リストから既存の図面を選択して追加します。
    • シート(既存の図面のみ)
      • [新規シートを作成]: 選択した図面に新規シートを作成します。
      • [既存のシート]: リストから既存のシートを選択して追加します。
    • テンプレート
      • [最初から]: 空白の既定の図面テンプレートを使用して開始します。
      • [参照]: カスタムの表題欄、罫線、ドキュメントの設定、シートの設定、ビューのプレースホルダ、およびパーツ一覧のプレースホルダを使用して図面を開始するために図面テンプレートを選択します。
    • [製図規格]: 図面の図面規格を選択します。
      • ASME
      • ISO
    • [単位]: 図面の単位を選択します。
      • インチ
      • mm
    • [シート サイズ]: 図面規格に基づいて、リストからシート サイズを選択します。

  5. [自動]を選択した場合は、[シート作成]の設定を調整します。

    • 構造
      • トップ レベル
      • すべてのレベル
    • 外側のコンポーネント

  6. [OK] をクリックします。

自動作成を選択した場合、[ジョブ ステータス]ダイアログが表示されます。図面が自動的に作成されている間は、このダイアログを閉じて作業を続けることができます。図面をレビューできる状態になったら、右上隅に表示される通知から図面を直接開くことができます。

手動作成を選択した場合、新しいドキュメント タブに図面が表示され、シートにベース ビューを配置し、ブラウザで新しいベース ビューを参照に関連付けるようプロンプトが表示されます。

その他の方法

次の方法を使用して、新しい図面を作成することもできます。
