アクティビティ 3: テキストと引出線注記を作成する

このアクティビティの内容:

• テキストを作成します。
• 引出線注記を作成します。
• 注記を再配置します。
• テキストを編集します。

前提条件

• アクティビティ 2 を完了していること。

手順

1. テキストを作成します。

   1. [テキスト]ツールバーで、[テキスト]をクリックします。



      [テキスト]コマンドは、[テキスト]ドロップダウン リストにあります。**

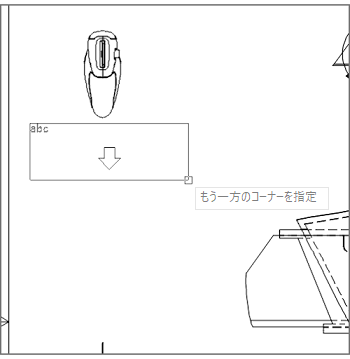

   2. 正面ビューの下にある 2 つのコーナーを選択して、テキスト ボックスを作成します。



      正面図の下にある 2 つのコーナーを選択して、テキスト ボックスを作成します。**

   3. テキスト ボックスに Front View と入力します。

   4. テキスト ボックスの外側の任意の場所をクリックして、操作を確定します。

   5. このプロセスを繰り返して、他のビュー(既にラベル付けされている Detail A を除く)の下に文字を追加します。追加した 3 つのテキスト ボックスに次の文字をそれぞれ入力します。

   • 下面ビュー
   • Right View
   • NE Isometric View

2. 引出線注記を作成します。

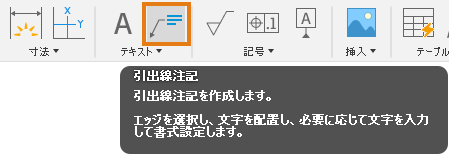

   1. [テキスト]ツールバーで、[引出線注記]をクリックします。



      [引出線注記]コマンドは、[テキスト]ドロップダウン リストにあります。**

   2. 下面ビュー内のブレードをクリックして、引出線の始点を配置します。

   3. 下面ビューの外側をクリックして、引出線の終点を配置します。

   4. Steel Blade と入力します。

   5. テキスト ボックスの外側の任意の場所をクリックして、操作を確定します。

   注: パーツを選択すると、オブジェクト上に緑色の形状が表示されます。これらはオブジェクト スナップ点と呼ばれます。オブジェクト スナップ点を使用して、オブジェクト上の正確な点(端点、中点、中心点など)を指定することができます。

3. 引出線注記を再配置します。

   1. 引出線注記をクリックして、アクティブにします。

   2. 灰色のグリップのいずれかをクリックして、引出線注記を別の位置に移動します。

   3. 引出線注記の外側の任意の場所を選択して、操作を確定します。

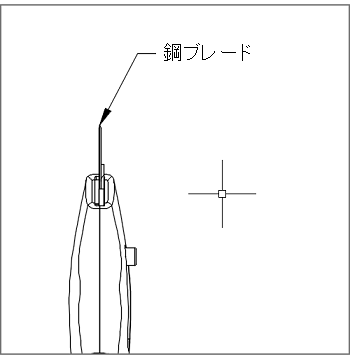

      引出線注記。**

4. テキストを編集します。

   1. 引出線注記をダブルクリックして、テキスト エディタをアクティブにします。

   2. 幅スライダをクリックして右にドラッグし、文字書式を 2 行に設定します。

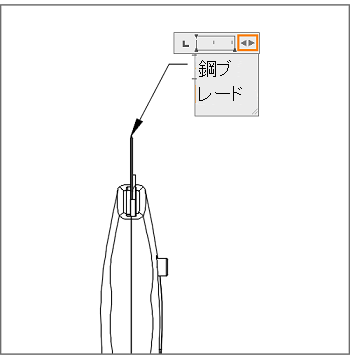

      アクティブなテキスト エディタ。**

   3. テキスト ボックスの外側の任意の場所をクリックして、操作を確定します。

アクティビティ 3 のサマリー

このアクティビティの内容:

• テキストを作成しました。
• テキストを編集しました。
• 引出線注記を作成しました。
• 注記を再配置しました。
