アクティビティ 7: 関連付けに基づいて図面を更新する

モデルに加えた変更を反映するには、図面を更新します。

このアクティビティの内容:

• 図面を更新します。

前提条件

• アクティビティ 6 を完了していること。

モデルが変更されたことを知る方法

モデルのジオメトリに変更を加え、モデルを保存した場合に、ツールバーで[最新を取得] をクリックすることで、加えた変更が反映されるように図面を更新することができます。

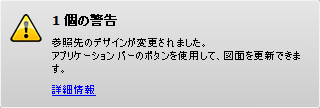

モデルに保存された変更がある場合、画面の右下隅に次のメッセージが表示されます。

モデルに保存された変更があることを示す警告。**

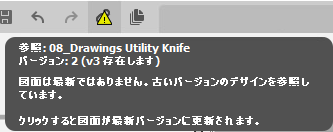

また、[最新を取得]ボタンにカーソルを合わせて、このメッセージを表示することもできます。

[最新を取得]ボタンとそのメッセージ。**

図面を更新する方法

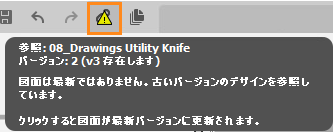

[最新を取得]ボタンをクリックすると、図面を作成してから(または前回、[最新を取得]を実行してから)モデルに加えた変更が反映されるように、図面が更新されます。**

[最新を取得]ボタンとそのメッセージ。**

モデルの変更によって図面に関連付けられている注記の関連付けが解除された場合、画面上にバッジが表示されます。バッジが表示されたこれらの注記を削除したり手動で関連付けし直すには、次の 2 つの修正措置のいずれかを実行します。

• 図面上で寸法の端点を適切な点にスナップします。
• 寸法を関連付けし直すオブジェクトを選択します。

アクティビティ 7 のサマリー

このアクティビティの内容:

• デザインに変更を加えました。
• 図面を更新しました。
