アクティビティ 3: 記号を作成する

このアクティビティの内容:

• 幾何公差を作成します。
• データム ID を作成します。

前提条件

• アクティビティ 2 を完了していること。

手順

1. 幾何公差を作成します。

   幾何公差記号は、複数の領域に分割された長方形の枠です。

   1. [記号]ツールバーから、[幾何公差]を選択します。



      [幾何公差]コマンドは、[記号]ドロップダウン リストにあります。**

   2. 正面図で、2.25 の寸法を選択します。

   3. カーソルを右にドラッグし、クリックして幾何公差を配置します。

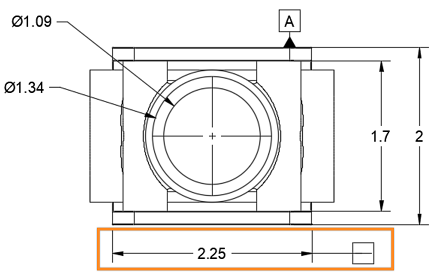

      幾何公差が配置されます。**

   4. Enter を押して[幾何公差]ダイアログを表示します。

   5. [幾何公差]ダイアログで、次の操作を行います。

      • [公差記号]を[平行度]に設定します。
      • [1 番目の公差]を Ø 0.1 に設定します。
      • [1 番目のデータム]を A に設定します。

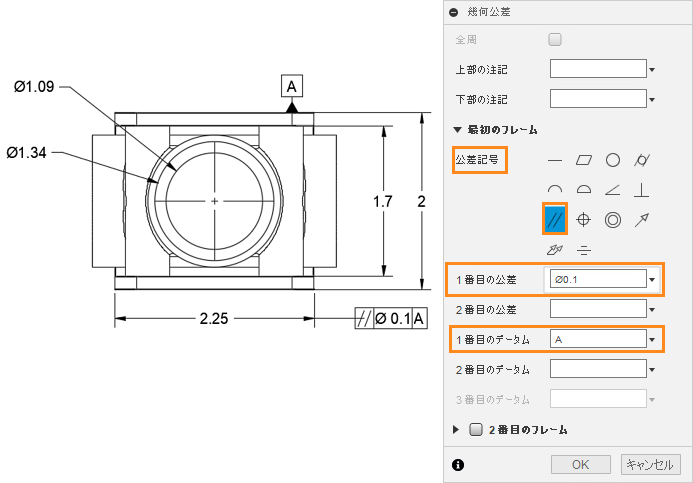

      [幾何公差]ダイアログ。**

   6. [OK]をクリックします。

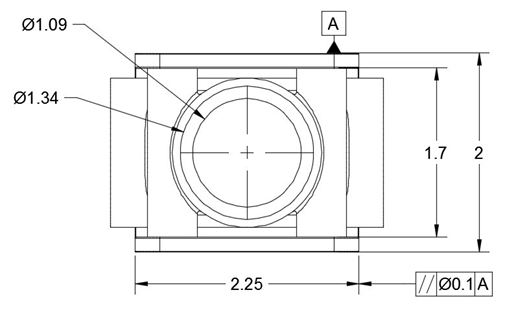

      完成した幾何公差。**

2. 幾何公差の下部にデータム ID を追加します。

   データム ID 記号は、幾何公差記号のデータム フィーチャを識別するためのものです。

   1. [記号]ツールバーから、[データム ID]を選択します。



      [データム ID]コマンドは、[記号]ドロップダウン リストにあります。**

   2. 正面図で、幾何公差を選択します。

   3. カーソルを下にドラッグしてクリックし、データム ID を配置して、[データム ID]ダイアログを開きます。

   4. [データム ID]ダイアログで、[識別子]フィールドに値 B を入力します。

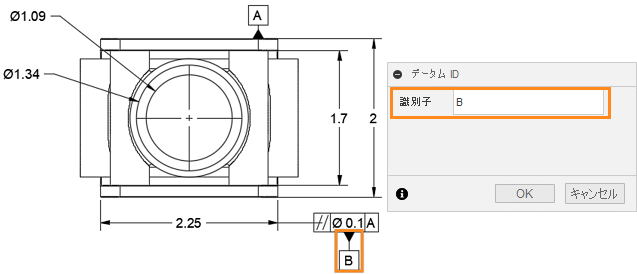

      [データム ID]ダイアログ。**

   5. [OK]をクリックして、コマンドを完了します。

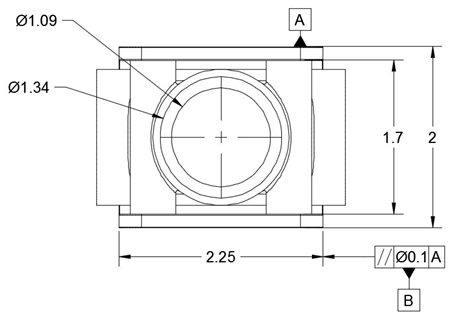

      完成したデータム ID。**

アクティビティ 3 のサマリー

このアクティビティの内容:

• 幾何公差を作成しました。
• データム ID を作成しました。
