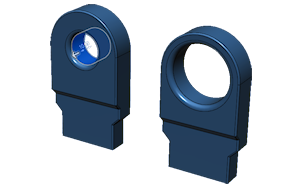

[プレス/プル]を使用してソリッドを作成する

[プレス/プル] ツールを使用して、Fusion でソリッド ボディを作成または修正する方法を学習します。

1. [デザイン] > [ソリッド] > [修正] > [プレス/プル] をクリックします。

   [プレス/プル] ダイアログが表示されます。

2. キャンバスで、スケッチ プロファイル、エッジ、または面を選択します。

   • [スケッチ プロファイル] : スケッチ プロファイルから新しいソリッド ボディを押し出します。

     [押し出し]ダイアログが表示されます。

   • [エッジ]: ソリッド ボディのエッジを丸めます。

     [フィレット]ダイアログが表示されます。

   • [面]: ソリッド ボディの体積を追加または除去します。

     [面をオフセット]ダイアログが表示されます。

3. マニピュレータ ハンドルを使用して、ジオメトリを押し出し、フィレット、またはオフセットするか、ダイアログに正確な値を入力します。

4. [OK]をクリックします。

新しいソリッド ボディまたは修正したソリッド ボディがキャンバスに表示されます。

ヒント

• 面取りツールのプレビューがキャンバスのボディに表示されたら、Ctrl (Windows)または Command (MacOS)を押しながら選択セットを修正します。
• 面を選択するときに接線接続された面を含めない場合は、 [接面チェーン] をオフにすることができます。
