アクティビティ 2: モデルを単純化し、1/8 対称バリエーションを作成する

このアクティビティでは、[単純化]環境を使用して、完全なディスクブレーキロータモデルの 1/8 対称バリエーションを作成します。シミュレーションモデルで行った変更は製造用モデルには影響せず、シミュレーション目的専用です。

完全なモデルからから 1/8 対称シミュレーションモデルを作成するために、次のことを行います。

元のボディを 3 回分割(3 つのグローバル平面をそれぞれ使用)
派生した 8 つのボディのうち 7 つを削除して、元のボディの 1/8 のみを残します。

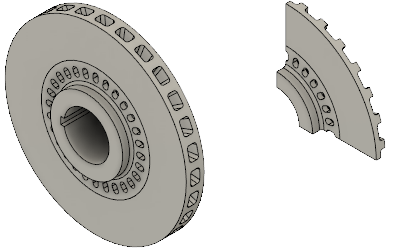

完全なディスクブレーキロータモデル(左)、1/8 対称バリエーションモデル(右)。

前提条件

アクティビティ 1 を完了していること。

手順

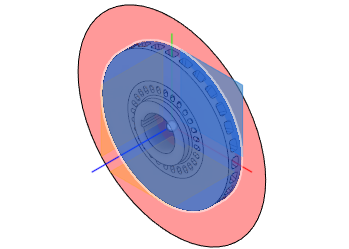

XY 平面を分割ツールとして使用して、ボディを半分に分割します。
1. ([シミュレーション]作業スペース > [設定]タブ > [単純化]パネル > [単純化])をクリックして、[単純化]環境を開きます。
2. ([シミュレーション]作業スペース > [ソリッドを単純化]タブ > [修正]パネル > [分割] > [ボディを分割])をクリックして、[ボディを分割]ダイアログを開きます。
3. ブレーキロータをクリックして、[分割するボディ]として選択します。
4. [ボディを分割]ダイアログで、 [選択]をクリックして[分割ツール]セレクタをアクティブにします。
5. ブラウザで [原点]を展開します。
6. [XY]をクリックして、XY 平面を分割ツールとして選択します。
7. [OK]をクリックしてコマンドを確定し、[ボディを分割]ダイアログを閉じます。

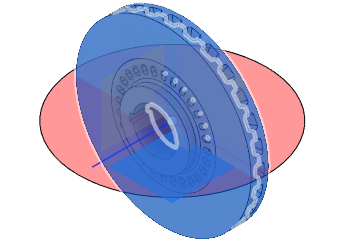

XZ 平面を分割ツールとして使用して再度モデルを分割し、4 つのボディを作成します。
1. キャンバスで右クリックし、マーキングメニューの一番上から [ボディを分割を繰り返し]を選択します。
2. マウスをクリックし、右から左にドラッグして、2 つのボディが交差する選択ウィンドウを描きます。この方向に選択長方形をドラッグすると、ボディを完全に囲まなくても選択できます。
3. [ボディを分割]ダイアログで、 [選択]をクリックして[分割ツール]セレクタをアクティブにします。
4. [XZ]をクリックして、XZ 平面を分割ツールとして選択します。
5. [OK]をクリックしてコマンドを確定し、[ボディを分割]ダイアログを閉じます。

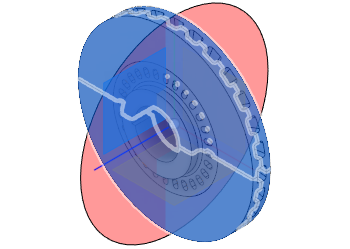

YZ 平面を分割ツールとして使用して再度モデルを分割し、8 つのボディを作成します。
1. キャンバスで右クリックし、マーキングメニューの一番上から [ボディを分割を繰り返し]を選択します。
2. マウスをクリックし、右から左にドラッグして、4 つのボディと交差する選択ウィンドウを描きます。
3. [ボディを分割]ダイアログで、 [選択]をクリックして[分割ツール]セレクタをアクティブにします。
4. [YZ]をクリックして、YZ 平面を分割ツールとして選択します。
5. [OK]をクリックしてコマンドを確定し、[ボディを分割]ダイアログを閉じます。
8 つのボディのうち 7 つを削除します。
1. モデルを開いた後にモデルのビューポイントを変更した場合は、ViewCube の上にある [ホーム]ビューをクリックして、既定のアイソメビューを復元します。
2. ([シミュレーション]作業スペース > [ソリッドを単純化]タブ > [選択]パネル > [選択の優先順位] > [[ボディ優先]を選択])をクリックします。
3. +X、+Y、+Z の各グローバル象限にあるロータのセグメントをクリックします。

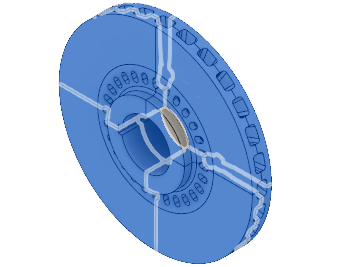

4. キャンバスで右クリックし、右クリックメニューから [選択内容を反転]を選択します。以前に選択されたセグメントが選択解除され、他の 7 つのセグメントが選択されます。

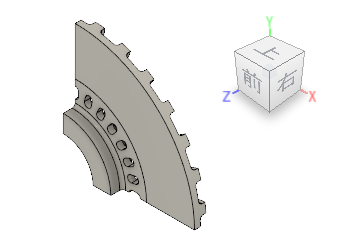

5. キャンバスで右クリックし、右クリックメニューから [削除]を選択します。+X、+Y、+Z の各グローバル象限で 1 つのロータセグメントのみ残ります。
6. ([シミュレーション]作業スペース > [ソリッドを単純化]タブ > [単純化を終了]パネル > [単純化を終了])をクリックして、[シミュレーション]作業スペースに戻ります。
