チュートリアル: 熱応力解析

このチュートリアルでは、[シミュレーション]モデルのジオメトリを修正し、対称を使用して時間と労力を節約できるようにする方法を示します。自動車やトラックに使用されるものより大きく、重機や産業機械に使用される鋳鉄ディスク ブレーキ ロータの完全なモデルから、1/8 対称シミュレーション モデルを作成することができます。

ディスク ブレーキ ロータ モデルの 1/8 バリアントでの圧力変化および温度変化による応力を特定し、適用された荷重下でロータで降伏が発生するかどうかを確認するために結果を解釈する方法を学習します。

このチュートリアルの内容

• 熱応力スタディを作成し、ディスク ブレーキ ロータでの温度および圧力によって生じる応力を特定します

• 解析時間を短縮するために、[単純化]環境で、解析に関係のないジオメトリを排除します

• 1/8 対称面の面に拘束を適用して、想定される熱膨張を妨げることなく、モデルの自由物体の移動を完全に拘束します

• 使用中のブレーキ ロータのエクスペリエンスを表すために、圧力荷重と熱荷重を適用します

• 解析を実行し、機械的荷重と熱荷重の組み合わせの結果として得られた安全率、応力、熱流速、および熱勾配を確認し、荷重の結果としてブレーキ ロータで降伏が発生するかどうかを特定します。

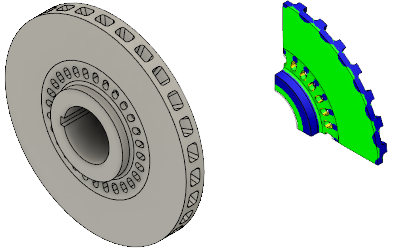

  ディスク ブレーキ ロータ モデルの完全なモデル(左)。1/8 モデル バリアントの安全率の結果(右)。
