アクティビティ 3: 拘束を適用する

このアクティビティの内容

1/8 対称モデルを使用すると、簡単かつ適切な拘束を適用できます。これは、ジオメトリ、荷重、および拘束が対称であるときは、対称平面の法線方向への移動がないためです。YZ 平面に沿った面は X 軸に沿って拘束され、XZ 平面の面は Y 軸に沿って拘束され、XY 平面の面は Z 軸に沿って拘束されます。これらの部分的な拘束を対称面の面に適用すると、想定される熱膨張を妨げることなく、モデルの自由物体の移動が完全に拘束されます。

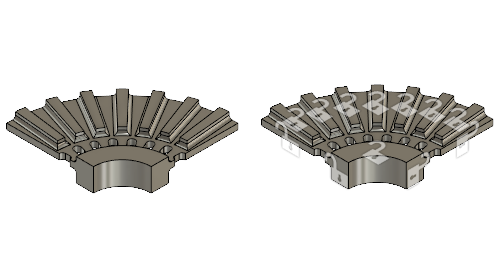

拘束が適用された/適用されていないブレーキ ロータ

拘束が適用されていないブレーキ ロータ(左)、拘束が適用されたブレーキ ロータ(右)。

前提条件

手順

  1. [面の優先順位を選択]アイコン [面の優先順位を選択]選択モードを使用して、ブレーキ ロータの YZ 平面上の 2 つの面を拘束します。

    ヒント: 荷重または拘束のダイアログが開いている場合は、[Ctrl]キーを押したままにしなくても複数のエンティティを選択できます。この例でマウスを操作すると、クリックしたエンティティ(または選択長方形の影響を受けるエンティティ)の選択状態が切り替わります。選択する個々の面をクリックします。

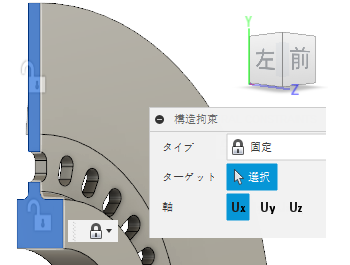

    Ux 拘束

    1. [面の優先順位を選択]のアイコン ([シミュレーション]作業スペース > [設定]タブ > [選択]パネル > [選択の優先順位] > [面の優先順位を選択])をクリックして、[面の優先順位を選択]コマンドをアクティブにします。

      [選択]パネルで、コマンドの黒いチェックマークはどちらの優先選択(面またはボディ)が有効なのかを示しています。
    2. 構造拘束のアイコン ([シミュレーション]作業スペース > [設定]タブ > [拘束]パネル > [構造拘束])を選択して、[構造拘束]ダイアログを開きます。
    3. [タイプ]が[固定]に設定されていることを確認します。
    4. [Uy]および[Uz]をクリックして、これらの軸を非アクティブにします。現在は[Ux]のみがアクティブです。
    5. モデルを回転して、ブレーキ ロータの YZ 平面上の 2 つの面を選択します。
    6. [OK]をクリックしてコマンドを確定し、ダイアログを閉じます。

  2. 手順 b ～ f を繰り返して、今度は XZ 平面上の 2 つの面について[Uy]方向のみを拘束します。

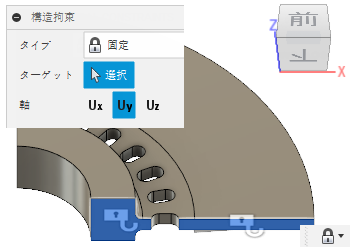

    Uy 拘束

  3. XY 平面上の 8 つの面をウィンドウ選択し、[Uz]方向に拘束します。

    ヒント: 選択長方形を使用する場合、長方形の内部に完全に含まれる項目のみを選択するには、クリックして左から右にドラッグします。長方形の内部に完全に含まれるエンティティだけでなく、長方形が接する(貫通する)すべてのエンティティも選択するには、クリックして右から左にドラッグします。

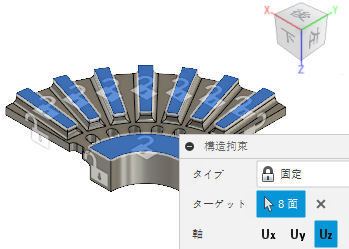

    Uz 拘束

    注: XY 平面の面を 1 つの長方形を使用して 1 回の操作(Z 拘束)で選択するには、左、右、上、または下のビューを使用します。
    1. 図に示されているようにモデルを回転し、8 つの面のいずれかを選択します。
    2. 構造拘束のアイコン ([シミュレーション]作業スペース > [設定]タブ > [拘束]パネル > [構造拘束])を選択して、[構造拘束]ダイアログを開きます。
    3. [タイプ]が[固定]に設定されていることを確認します。
    4. [Ux]および[Uy]をクリックして、これらの軸を非アクティブにします。現在は[Uz]のみがアクティブです。
    5. ViewCube の下部をクリックしてから、ブレーキ ロータの上部エッジを左から右にウィンドウ選択します。

      注: 選択した最初の面はこの操作で選択解除され、再度選択する必要があります。

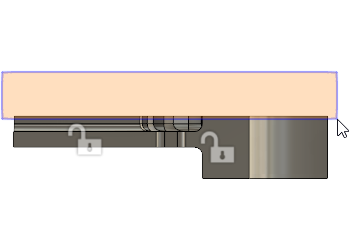

      面をウィンドウ選択する
    6. ViewCube のコーナーをクリックして、図に示されているようにモデルの方向を変更し、8 番目の面を再選択します。

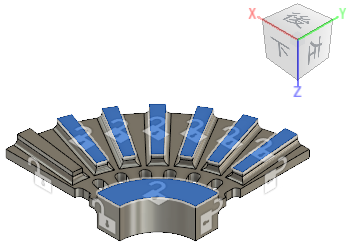

      最後の面を選択
    7. [OK]をクリックしてコマンドを確定し、[構造拘束]ダイアログを閉じます。

アクティビティ 3 のサマリー

このアクティビティの内容
