スケッチは、Fusion のデザインで 3D ジオメトリの基礎を形成するジオメトリ プロファイルです。

デザインに 3D オブジェクトを作成する前に、まず、デザインを構成するパラメトリック ソリッド、サーフェス、または T スプライン ボディの形状全体を駆動する基礎となる、スケッチ プロファイルを作成する必要があります。スケッチは、後続のパラメトリック モデルのバックボーンです。堅牢なスケッチ プロファイルを作成する場合は、ワークフローを改善し、デザインにおける下流の潜在的な問題を最小限に抑えることができます。

ボディ上の平面または既存の平面にスケッチを作成し、XY 平面、YZ 平面、ZX 平面、または 3D 空間内の任意の点を基準にしてジオメトリを作成することができます。

スケッチは、線分、円、円弧、点、スプラインなどの 2 次元のジオメトリで構成されます。スケッチ ジオメトリを描画したり、既存のジオメトリからスケッチ平面にエッジを投影することができます。

パラメータ、拘束、および寸法を使用してスケッチ ジオメトリを完全に定義することもできます。これにより、スケッチから作成する 3D ボディの形式をコントロールできるようになります。

スケッチ プロファイル

Fusion には 2 つのタイプのスケッチ プロファイルがあります。

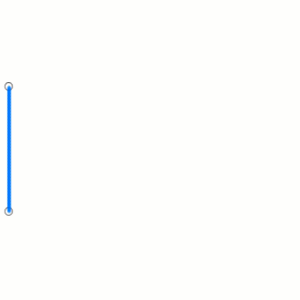

• 開いたプロファイルは、閉じた境界を形成しない、一連の接続された 2D ジオメトリです。

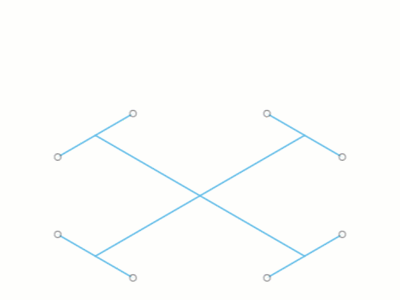

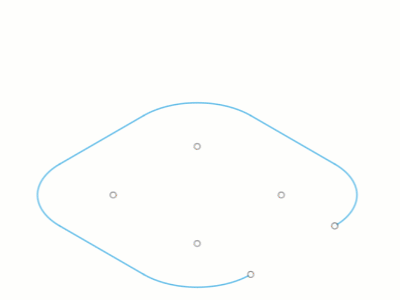

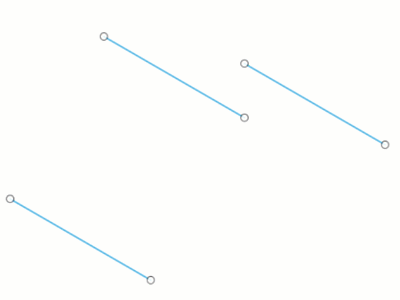

  • 開いたプロファイルを使用すると、サーフェス ボディの作成、薄いソリッド フィーチャの押し出し、およびロフトなどのモデリング操作のガイドを行うことができます。
• 閉じたプロファイルは、閉じた境界を形成する、一連の接続された 2D ジオメトリです。

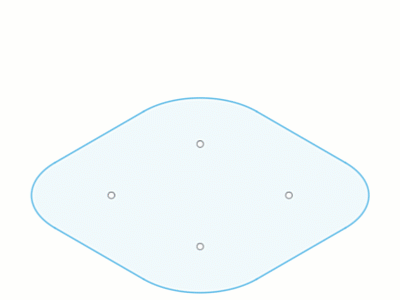

  • スケッチ プロファイルは閉じると青色でシェーディングされ、3D 形状の押し出しや、結合、カット、交差などの 3D ブール演算の実行に使用できます。

プロファイル タイプ	例	用途
開いている
閉じている

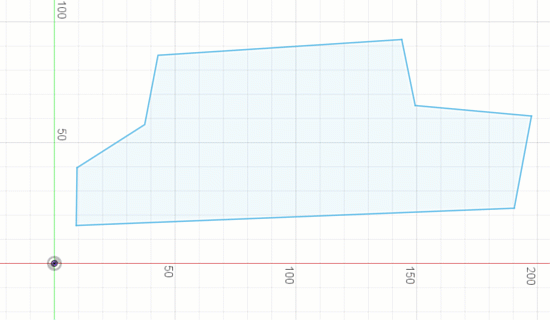

拘束されていないスケッチと拘束されているスケッチ

スケッチ環境では、拘束されていない、部分的に拘束されている、または完全に拘束されているスケッチを作成できます。

拘束されていないスケッチには、空間内で自由に移動できるジオメトリが含まれます。スケッチは、拘束と寸法によって完全にロックされていません。

• ブラウザにあるスケッチの横のアイコン()は、スケッチが拘束されていないことを示します。
• 拘束されていないスケッチは、デザイン プロセスの初期段階で役立ちます。拘束されていないスケッチは、実験中で、初期のジオメトリ デザインの選択肢に柔軟性を求めている場合に最適です。デザインの進化に合わせ、スケッチに拘束や寸法を徐々に追加することができます。ただし、下位のデザイン フィーチャで拘束されていないスケッチ ジオメトリを参照すると、複雑なパラメトリック アセンブリにおいて予期しない結果になる可能性があります。

拘束されているスケッチには、拘束と寸法によって所定の位置にロックされているジオメトリが含まれます。

• ブラウザにあるスケッチの横のアイコン()は、スケッチが完全に拘束されていることを示します。
• 拘束されているスケッチ ジオメトリは、キャンバスでドラッグしようとしても移動できません。拘束されているスケッチは、デザインの詳細が正確にわかっていて、設計意図に確実に沿っている場合に便利です。複雑なパラメトリック デザインでの動作は、より正確に予測可能です。ただし、拘束されているスケッチでは、デザイン プロセスの初期段階で求められる以上に堅牢にデザイン中のフィーチャをロックできることに注意してください。デザイン プロセスのきわめて初期の段階でスケッチに拘束や寸法を追加しすぎないよう注意してください。

ジオメトリのタイプ

スケッチでは、ジオメトリを作成するときに使用できる複数の線種を作成できます。

ジオメトリ タイプ	説明	例
スケッチ ジオメトリ	スケッチ内のジオメトリの作成に使用される既定の線種です。 スケッチ プロファイルに影響します。 拘束されていない場合、青色の実線として表示されます。
構築ジオメトリ	スケッチ ジオメトリ、拘束、および寸法の参照として使用される線種です。 スケッチ プロファイルには影響しません。 拘束されていない場合、オレンジ色の破線のジオメトリとして表示されます。
中心線ジオメトリ	スケッチ プロファイルを回転したり、対称を定義するために使用される線種です。 スケッチ プロファイルに影響します。 拘束されていない場合、オレンジ色の破線の中心線ジオメトリとして表示されます。
投影ジオメトリ	スケッチ平面に投影されるスケッチの外側から 2D または 3D ジオメトリのプロファイルへの関連付けのある参照です。 スケッチ プロファイルに影響します。 紫色のジオメトリとして表示されます。 参照ジオメトリに加えた変更を反映するように更新されます。
固定ジオメトリ	固定/固定解除拘束で所定の位置にロックした、スケッチ、構築、または中心線のジオメトリです。 スケッチ プロファイルに影響します。 緑色のジオメトリとして表示されます。 固定ジオメトリを編集または移動する必要がある場合は、固定/固定解除拘束を使用してロック解除します。
拘束されたジオメトリ	移動できない方法で拘束または寸法記入されたジオメトリです。 黒色のジオメトリとして表示されます。

2D スケッチおよび 3D スケッチ

2D スケッチでは、スケッチ ジオメトリの作成が、スケッチの作成時に選択したスケッチ平面に拘束されます。

• XY、YZ、または ZX の基準平面
• 平面
• 構築平面

3D 空間の任意の場所でスケッチ平面を選択できますが、スケッチ ジオメトリは選択した平面に制限されます。

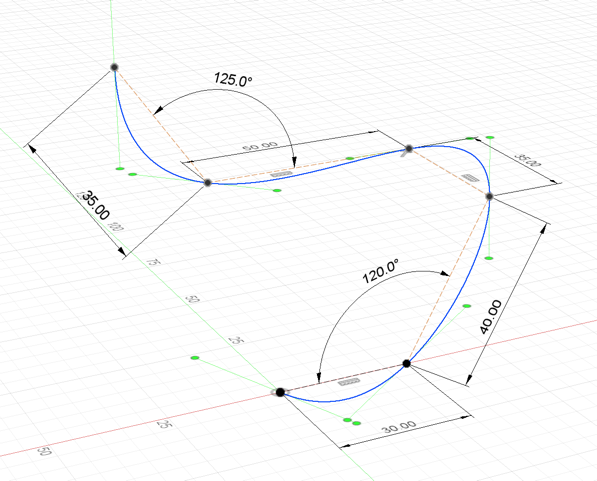

[3D スケッチ]を有効にすると、平面の制限が削除され、3D 空間内の任意の場所にスケッチ ジオメトリを作成することができます。

• 押し出しや回転などのフィーチャ用の平面スケッチ ジオメトリを作成するには、2D スケッチを使用します。

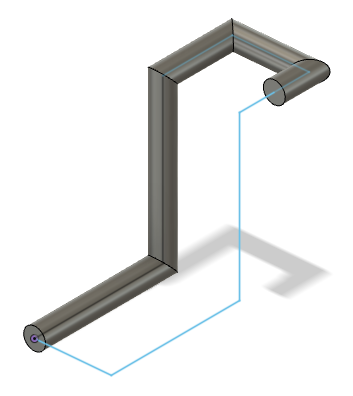

• [3D スケッチ]を使用して、チューブ、スイープ、ロフトのパスを作成したり、サーフェス エッジを作成します。

3D スケッチ マニピュレータ

3D スケッチ マニピュレータでは、3D 空間のどこにスケッチ ジオメトリを作成するかをコントロールできます。これは、3D が有効になっているすべてのスケッチ ツールに共通のものです。

3D スケッチ マニピュレータは、次の 3 つのコンポーネントで構成されています。

マニピュレータ コンポーネント	用途
[平面]	一時的なスケッチ平面として機能します。
[軸]	直交スケッチ ジオメトリをあらゆる方向に作成できます。
回転ハンドル	スケッチ平面を特定の角度に回転したり、既定の方向にリセットすることができます。

これらの各コンポーネントを活用して、3D 空間にスケッチ ジオメトリを構築できます。

[スケッチ]コンテキスト タブ

新しいスケッチを作成 したり、既存のスケッチを編集する際に、ツールバー上の他のツールバー タブの横に[スケッチ]コンテキスト タブが表示されます。

[スケッチ]コンテキスト タブには、デザインの 3D ジオメトリを駆動する 2D および 3D のスケッチを作成、修正、および拘束できるツールが含まれています。

アクティブなスケッチの編集中にも、 [押し出し] などのツールを使用するために、 [ソリッド] や [サーフェス] などのツールバーに表示されている他のタブにアクセスすることができます。ただし、アクティブなスケッチの編集中に 3D モデリング ツールを呼び出すと、スケッチが自動的に終了し、 [スケッチ] タブが表示されなくなります。

[スケッチ パレット]ダイアログ

新しいスケッチを作成 したり、既存のスケッチを編集する際に、キャンバスに [スケッチ パレット] ダイアログが表示されます。

[スケッチ パレット] ダイアログでは、次のオプションをコントロールできます。

• [コンテキスト オプション]: アクティブなスケッチ ツールまたは選択したジオメトリに固有のオプションが表示されます。
• [線種]: 選択したスケッチ ジオメトリを別の線種に変換します。
  • [コンストラクション]: スケッチ プロファイルの境界に関与することなく参照できる構築ジオメトリを作成します。
  • [中心線]: 中心線ジオメトリを作成します。中心線は、スケッチ プロファイルの境界に関与します。
• [ビュー正面]: アクティブなスケッチ平面が常に正面になるようにカメラが回転します。
• [スケッチ グリッド]: キャンバス内のスケッチ グリッドの表示/非表示を切り替えます。
• [スナップ]: スケッチ グリッドにスナップする機能を有効または無効にします。
• [スライス]: アクティブなスケッチ平面と交差するボディを一時的に貫通します。
• [プロファイルを表示]: 閉じたスケッチ プロファイルの青色のシェーディングの表示/非表示を切り替えます。
• [点を表示]: スケッチ点の表示/非表示を切り替えます。
• [寸法を表示]: スケッチ寸法の表示/非表示を切り替えます。
• [拘束を表示]: スケッチ拘束の表示/非表示を切り替えます。
• [投影されたジオメトリを表示]: アクティブなスケッチで投影されたジオメトリの表示/非表示を切り替えます。
• [3D スケッチ]: 3D でのスケッチ機能を有効または無効にします。
