機器をマシンに追加するには

マシンを作成後は、マシンにヘッド、ローラ、プローブなどの機器を追加することができます。事前にこれらのアイテムのファイルを作成しておく必要があります。

1. 機器を追加するマシン ファイルを開きます。
2. TruFiber ブラウザでマシンの親ノードを選択します。

3. TruFiber リボンの[ヘッド]をクリックします。
4. ヘッド ファイルを参照してプロジェクトに追加します。

   TruFiber ブラウザ内の[マシン ヘッド]リンク グループ内のプロジェクトにヘッドが追加されます。



   ヘッドはローラとプローブを含んでいることがあるため、他の機器を追加する必要がない場合があります。

5. 他の機器を追加する場合は、追加したばかりの親マシン ヘッド ノードを選択します。

   これは、TruFiber ブラウザの[マシン ヘッド]リンク グループ内にあります。


6. TruFiber リボンの[ローラ]または[プローブ]ボタンをクリックして、それらのファイルを追加します。

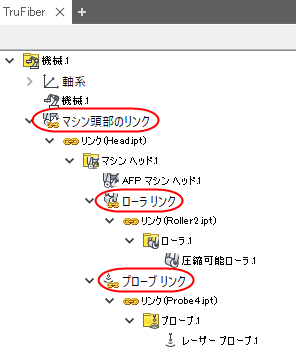

TruFiber ブラウザで、ローラとプローブのリンクが[マシン ヘッド]リンク グループ内に作成されます。
