マシン ヘッドを作成するには

1. Inventor で、パーツまたはアセンブリのドキュメントを作成します。
   ヒント: マシン ヘッドには可動パーツや複雑なジオメトリがあることがあるため、通常、アセンブリ ドキュメントが適しています。
2. [TruFiber]タブに移動します。

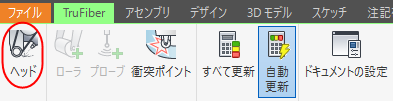

3. TruFiber リボンの[ヘッド]をクリックします。


   Inventor が TruFiber ブラウザに切り替わり、マシン ヘッド ノードが追加されます。


4. TruFiber リボンの[ヘッド]をクリックします。


   [ヘッド]ダイアログ ボックスが開きます。

5. コース、送り速度のパラメータなどのヘッドに関する情報を入力し、[OK]をクリックします。
   TruFiber ブラウザでマシン ヘッド ノードの下にヘッドが作成されます。


6. (省略可能)ブラウザの新しいヘッドを右クリックし、[名前変更]を選択して名前を変更します。
7. ファイルを保存します。

ヘッドが作成されると、ツールパスを操作するときに TruFiber が衝突の可能性を検出できるように衝突ポイントを追加することができます。
