작업 6: 탭 구멍

이 작업에서는 기존 드릴 도구 경로를 복제하고 편집하여 태핑 도구 경로를 만듭니다. 태핑을 수행하면 부품에 스레드 구멍이 작성됩니다. 드릴 작업과 유사하지만 다른 유형의 주기를 사용합니다.

필수 조건

• 작업 5가 완료되었습니다.

단계

1. 드릴 작업을 복제하고 이름을 바꿉니다.

   1. 브라우저에서 기존 드릴 작업을 선택합니다.

   2. 마우스 오른쪽 버튼을 클릭하고 복제를 선택합니다.

   3. 새 사본을 마우스 왼쪽 버튼으로 클릭하고 이름을 Tapping M6로 변경합니다.

2. 새 태핑 도구를 작성하고 선택하십시오. 후처리기 탭에서 번호를 8로 변경하고 유형을 (우나사 탭)으로 변경합니다. 지름은 6mm이고 플루트 길이는 15mm입니다. 스핀들 속도를 400rpm으로 설정합니다.

   1. 브라우저에서 Tapping M6 노드를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

      드릴 대화상자가 열립니다.

   2. 도구 탭 에서 선택을 클릭합니다.

   3. 새 도구 를 클릭합니다.

   4. 새 도구 리스트의 구멍 만들기 아래에서 우나사 탭을 클릭합니다.

   5. 후처리기 탭에서 도구 번호를 8로 설정합니다.

   6. 커터 탭에서 지름을 6mm로 설정합니다.

   7. 플루트 길이를 15mm로 설정합니다.

   8. 절단 데이터 탭에서 스핀들 속도를 400 rpm으로 설정합니다.

   9. 승인을 클릭하여 도구를 작성합니다.

   10. 작성된 도구를 선택하고 선택을 클릭하여 대화상자 도구를 닫습니다.

       중요: 기계 도구에서 이 도구 경로를 실행하려는 경우 커터 탭에서 스레드 피치를 설정하고 피드 및 속도 매개변수를 조정해야 할 수도 있습니다. 올바른 값은 도구 제조업체의 카탈로그에서 찾을 수 있습니다.

3. 주기 유형을 태핑으로 변경합니다.

   1. 주기 탭 을 클릭합니다.

   2. 주기 유형을 오른쪽 태핑으로 변경합니다.

   3. 확인을 클릭하여 계산을 시작합니다.

작업 6 요약

이 작업에서는 기존 드릴 도구 경로를 복사해 편집해 새로운 태핑 도구 경로를 작성했습니다. 그러면 이 부품의 모든 기계가공 전략이 완료됩니다.

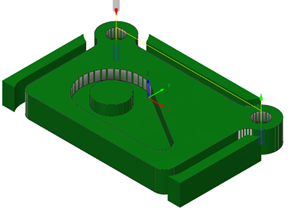

진행 중인 스톡이 있는 계산된 도구 경로가 아래에 표시되어 있습니다.

도구 경로는 빨간색 화살표 시작, 노란색 빠른 이동, 녹색 리드인 및 리드아웃 이동, 파란색 절단 이동 및 끝에 초록색 화살표로 표시됩니다.
