작업 5: 드릴 구멍

이 작업에서는 작업 부분의 왼쪽 상단과 오른쪽 구석에 있는 두 개의 작은 구멍을 드릴합니다.

필수 조건

• 작업 4가 완료되었습니다.

단계

1. 새로운 드릴 작업을 시작하고 드릴 도구를 작성합니다.

   1. 제조 작업공간 도구막대에서 밀링 > 드릴링 > 드릴 을 클릭합니다.

      드릴 대화상자가 열립니다.

   2. 도구 탭 에서 선택을 클릭합니다.

      도구 라이브러리가 열립니다.

   3. 새 도구 를 클릭합니다.

   4. 새 도구 리스트의 구멍 만들기에서 드릴을 클릭합니다.

      팁: 모든 유형의 구멍 만들기 도구를 선택할 수 있으며, 유형 드롭다운 리스트를 사용하여 커터 탭에서 유형 선택을 변경할 수 있습니다.

   5. 커터 탭의 형상 그룹에서 지름을 5로 설정합니다.

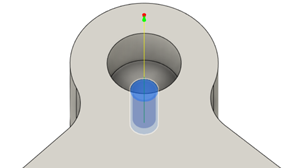

      매개변수를 편집하면 도구 뷰에 파란색 화살표가 표시됩니다.

   6. 부품의 전체 높이를 절단할 수 있으려면 플루트 길이를 22mm로 변경합니다.

   7. 승인을 클릭하여 도구를 작성합니다.

   8. 작성된 도구를 선택하고 선택을 클릭하여 대화상자 도구를 닫습니다.

2. 두 구멍을 모두 드릴할 형상을 선택합니다.

   1. 드릴 대화상자에서 형상 탭 을 클릭합니다.

   2. 선택 모드가 선택한 면으로 설정되어 있고 구멍 면이 활성 상태이고 선택으로 설정되어 있는지 확인합니다.

   3. 필요한 경우 뷰를 조정하고 부품에서 지름이 더 작은 구멍의 원통형 면을 선택합니다.



   4. 같은 지름 선택 확인란을 선택합니다.

      그러면 부품의 반대쪽 끝에 있는 동일한 크기의 구멍이 자동으로 선택됩니다.



3. 부품을 드릴 관통하고 도구 팁을 보정하십시오.

   1. 높이 탭 을 클릭합니다.

   2. 하단 높이에서 하단 관통 드릴 팁 확인란을 선택합니다.

   3. 관통 깊이를 1mm로 설정합니다.

4. 드릴 주기 유형을 선택합니다.

   1. 주기 탭 을 클릭합니다.

   2. 주기 유형을 칩 브레이크 - 부분 취소로 변경합니다.

   3. 확인을 클릭하여 계산을 시작합니다.

작업 5 요약

이 작업에서는 작업 부분의 왼쪽 상단과 오른쪽 구석에 있는 두 개의 작은 드릴 구멍에 대한 도구 경로를 계산했습니다.

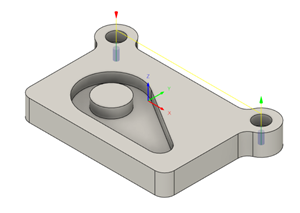

진행 중인 스톡이 있는 계산된 도구 경로가 아래에 표시되어 있습니다.

도구 경로는 빨간색 화살표 시작, 노란색 빠른 이동, 녹색 리드인 및 리드아웃 이동, 파란색 절단 이동 및 끝에 초록색 화살표로 표시됩니다.
