프로세스 시뮬레이션 학습에 대한 결과 분석

프로세스 시뮬레이션 학습을 해석할 때 변위 및 재도포 틈새 및 위험에 대한 결과를 보고 빌드를 구성하는 여러 유형의 구조를 확인하도록 선택할 수 있습니다.

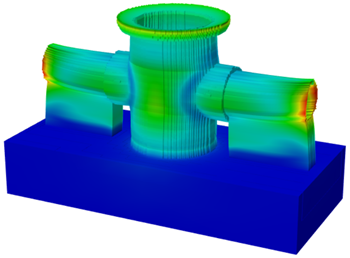

변위

변위는 적층 제조 프로세스 중에 부품이 뒤틀어졌거나 왜곡되는 정도입니다. 이 문제는 주로 공정 중 발생하는 가열 및 냉각 주기로 인해 발생합니다. 온도가 매우 높으면 재질의 열팽창이 발생하고 급속 냉각하면 재질이 수축하여 변형이 발생합니다.

축척 계수를 사용하면 캔버스에서 시각적 변위를 과장하여 부품에서 쉐이프가 가장 크게 변경되는 부분을 명확하게 나타낼 수 있습니다.

해석된 프로세스 시뮬레이션 학습에서 예측한 변위를 반영하도록 변형된 부품의 .stl 파일 또는 .3mf 파일을 내보낼 수 있습니다. 이러한 파일을 사용하여 실제 물리적 부품의 스캔과 예측을 비교하여 학습의 유효성을 검사하거나 이러한 파일을 사용하여 부품이 조립품 내에 맞는지 확인할 수 있습니다. .3mf 파일에는 색상으로 구분된 변위 정보가 저장됩니다.

또한 해석된 프로세스 시뮬레이션 학습에서 예측한 변위를 자동으로 보정하는 역변형 부품의 .stl 파일을 내보내거나 메쉬 바디를 만들 수 있습니다. 보정된 부품을 적층으로 제조하면 부품이 원래 원하는 쉐이프로 변형됩니다.

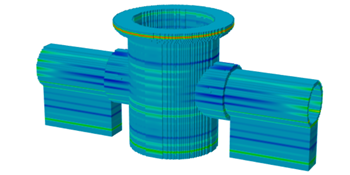

재도포 틈새 및 위험

적층 기계의 재도포는 빌드 플랫폼에 금속 분말 입자 도면층을 적층합니다. 융합된 부품의 상단이 분말 도면층을 통해 재도포 날의 경로로 왜곡되면 재도포와의 간섭이 발생할 수 있습니다.

재도포 틈새는 위쪽 왜곡이 없는 분말 도면층의 백분율입니다. 일반적으로 허용되는 최소 임계값은 80%이지만 재질, 성형 조건, 재도포 유형 및 허용 가능한 위험에 따라 허용되는 틈새 수준을 결정해야 합니다.

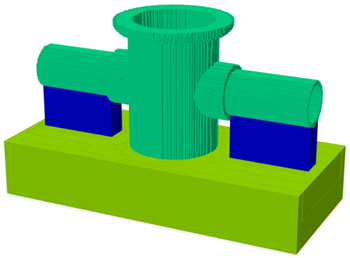

구조물 유형

구조물 유형은 요소 자체, 지지점 및 빌드 플랫폼을 식별합니다. 이 옵션은 불충분하게 구속된 메쉬, 즉 좀 더 정확한 메쉬가 필요한 영역을 조사하는 데 사용됩니다.

주: 이 기능은 적층 MPBF 기능이 있는 기계를 선택한 경우에만 사용할 수 있습니다.
