검사를 위한 PMI(제품 제조 정보)
PMI는 제품 제조 정보이며, 3D 주석, GD&T(기하학적 치수 및 공차) 등의 데이터와 3D CAD 모형에 추가되는 기타 제조 정보입니다. PMI는 컴퓨터에서 읽을 수 있는(의미) 또는 그래픽일 수 있습니다. PMI를 추가하여 단일 정보 소스가 되는 완전히 정의된 디지털 모형을 작성하는 관행을 MBD(모형 기반 정의) 또는 DPD(디지털 제품 정의)라고 합니다.
Fusion에서는 PMI를 작성할 수 없습니다. 그러나 다른 CAD 응용프로그램에서 작성된 PMI가 있는 디자인을 열 수 있습니다. Fusion에서 디자인을 열면 PMI를 보고 원래 디자인 의도를 이해할 수 있습니다.
Fusion의 그래픽 PMI 예.
디자인의 PMI에 공차 정보가 포함된 경우 메뉴얼 검사를 작성하고 프로브 WCS 및 프로브 형상 작업을 작성할 때 올바른 공차가 자동으로 설정되므로 프로그래밍이 자동화됩니다. 따라서 도면 및 기타 문서를 다시 참조할 필요가 없으므로 프로그래밍 시간이 절약되고 잘못된 값을 입력할 위험이 줄어듭니다.
주: 현재, 지름 및 선형 치수에 대한 PMI만 검사를 위한 크기 공차를 설정하는 데 사용할 수 있습니다.
지원되는 파일 유형
Fusion에서 열 수 있는 다른 CAD 응용프로그램에서 작성된 PMI가 포함된 디자인은 다음과 같습니다.
Autodesk Inventor 파일(
*.iam,*.ipt)CATIA 파일(
*.CATProduct,*.CATPart)NX 파일(
*.prt)주: NX 파일의 경우 의미 PMI는 선형 치수에만 사용할 수 있습니다.
STEP(AP 242) 파일(
*.ste,*.step,*.stp)
PMI가 있는 디자인 열기
다음을 수행하여 Fusion에서 PMI가 있는 디자인을 열 수 있습니다.
원래 파일 유형을 유지하는 AnyCAD 파일로 Inventor에서 Fusion으로 디자인 보내기. Fusion의 디자인은 Inventor의 원래 디자인에 링크되므로 Inventor의 변경 사항을 Fusion에 표시할 수 있습니다.
Inventor, CATIA, NX 또는 STEP파일을 데이터 패널에 Fusion(
*.f3d) 파일로 업로드. Fusion의 디자인이 원래 디자인에 링크되어 있지 않습니다.
Fusion에서 PMI 보기

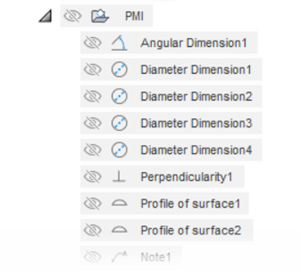

제조 작업공간에서 디자인에 포함된 모든 PMI는 브라우저에 개별 항목으로 표시됩니다. 이러한 항목은 모두 PMI 노드 아래에 그룹화됩니다.
여러 PMI 항목이 동일한 형상 피쳐와 관련된 경우 이러한 항목은 그룹화됩니다.
브라우저에서 PMI 항목을 선택하면 연관된 형상 피쳐가 캔버스에서 강조 표시되므로 디자인 의도가 명확해집니다.
Fusion에서 디자인 변경
Fusion에서 디자인을 변경하면 모형 형상은 변경되지만 연관된 PMI는 변경되지 않으므로 PMI가 오래된 버전이 됩니다. 이 내용은 브라우저에서 경고 아이콘으로 표시됩니다. 캔버스의 그래픽 PMI도 색상이 검은색에서 주황색으로 변경됩니다.
이러한 경고를 해결하려면
- Fusion에서 디자인에 대해 수행한 변경 사항을 명령취소합니다. 또는
- 원본 CAD 응용프로그램에서 원래 파일을 업데이트하여 변경 사항을 반영한 다음, Fusion에 파일을 다시 업로드합니다.
