튜토리얼: 동적 이벤트 시뮬레이션

이 튜토리얼에서는 이벤트 시뮬레이션 분석에 적합한 실제 예를 보여줍니다. 제공된 CAD 모형을 사용하여 시뮬레이션 도구와 일반적인 워크플로우 습관에 익숙해지십시오.

모형 데이터세트

각 튜토리얼에서는 필요한 데이터세트를 찾아서 여는 방법을 보여줍니다. 원본 파일은 읽기 전용이므로 수정할 수 없습니다. 각 튜토리얼 데이터세트의 개인 사본을 작성하여 작업합니다.

튜토리얼 구성
x-변위 비교 스냅 맞춤 커넥터의 응력

이 튜토리얼에서는 함께 연결될 때까지 고정된 상대 항목으로 푸시할 때 스냅 맞춤 커넥터에서 발생하는 응력을 검사합니다. 적절한 구속조건과 하중을 설정하여 올바른 부품이 올바른 방식으로 이동하도록 할 수 있습니다.

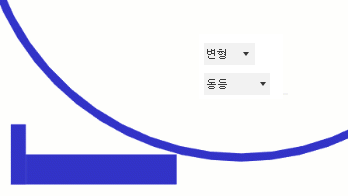

판금 판금 롤링

이 튜토리얼에서는 비선형 재질을 사용하여 두께를 25% 줄이기 위해 강철 플레이트 롤링을 모델링합니다. 분석 시간을 줄이기 위해 실제 금속 시트 조각만 모형으로 제공됩니다. 또한 롤링 머신의 속도를 인위적으로 높이고 접촉 정의를 편집하여 불필요한 접촉 쌍을 억제합니다.
