튜토리얼

이 학습 컨텐츠 영역은 Fusion의 각 분석 유형에 대한 시뮬레이션 프로세스를 안내하는 일련의 튜토리얼로 구성되어 있습니다. 이 튜토리얼에서는 실제 FEA(유한 요소 분석) 상황을 보여 줍니다. 제공된 CAD 모형을 사용하여 시뮬레이션 도구와 일반적인 워크플로우 습관에 익숙해지십시오.

모든 시뮬레이션 학습은 클라우드에서 실행되며, 이를 위해 클라우드 계산 서비스를 사용합니다.

모형 데이터세트

각 튜토리얼에서는 필요한 Fusion 모형 데이터세트를 찾아서 여는 방법을 보여줍니다. 원본 파일은 읽기 전용이므로 수정할 수 없습니다. 각 튜토리얼 데이터세트의 개인 사본을 작성하여 작업합니다.

튜토리얼 구성

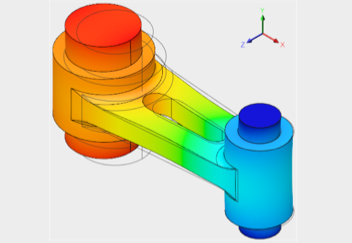

	정적 응력 분석 튜토리얼 이 튜토리얼에서는 두 가지 분석을 실행하고 구속조건이 완전히 적용된 정적 응력 분석의 결과와 부분적으로 구속되지 않은 연결 로드 조립품의 결과를 비교하여 강체 모드 제거 옵션이 모형을 어떻게 안정화하는지 확인합니다.

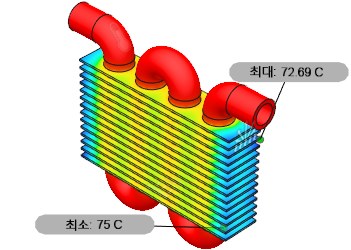

	열 분석 튜토리얼 이 튜토리얼에서는 라디에이터에 대한 열 분석을 실행하여 라디에이터가 안전 요구사항을 충족하는지 확인합니다. 시뮬레이션 모형을 편집하고 다른 열 분석을 실행한 다음, 두 디자인의 결과를 비교합니다.

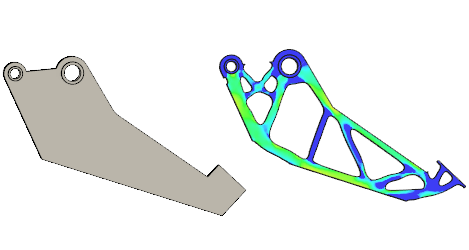

	쉐이프 최적화 분석 튜토리얼 이 튜토리얼에서는 로봇 그리퍼 암에 대해 쉐이프 최적화 분석을 수행하여 재질을 40%까지 줄이고 그립 곡면의 압축 하중을 견딜 수 있는지 확인합니다. 디자인 작업공간에서 형상을 수정하고 새 디자인에서 정적 응력 분석을 실행합니다.

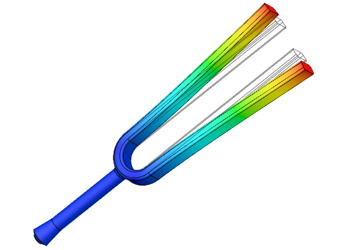

	모달 진동수 분석 튜토리얼 이 튜토리얼에서는 모달 진동수 분석을 실행하여 조정 포크의 첫 번째 기본 진동 모드 진동수를 확인합니다. 디자인 작업공간에서 모형을 편집하여 조정 포크의 피치를 440Hz로 조정합니다.
	구조적 버클링 분석 튜토리얼 이 튜토리얼에서는 플라스틱 테이블에 대한 구조적 버클링 분석을 실행하여 적용된 하중에서 버클링되는지 확인합니다. 재질을 변경하고 다시 테스트하여 모형을 다시 디자인하지 않고도 버클링을 제거할 수 있는지 확인합니다.

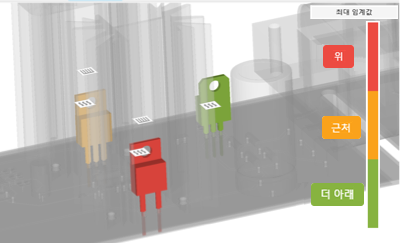

	전자 제품 냉각 튜토리얼 이 튜토리얼에서는 전자 제품 냉각 분석을 실행하여 열 싱크 및 팬을 사용하여 전원 공급 장치 엔클로저의 구성 요소 온도를 줄이는 방법을 확인합니다.

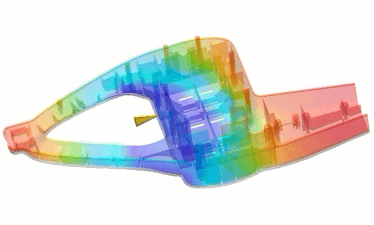

	사출 성형 시뮬레이션 튜토리얼 이 튜토리얼에서는 사출 성형 시뮬레이션을 실행하여 헤지 트리머 모형을 사출 성형하여 고품질 부품을 생산할 수 있는지 확인합니다. 사출 위치를 변경하고 문제가 있는 리브 몇 개의 두께를 늘린 후 다시 테스트하여 수정 사항으로 결과가 향상되는지 확인합니다.

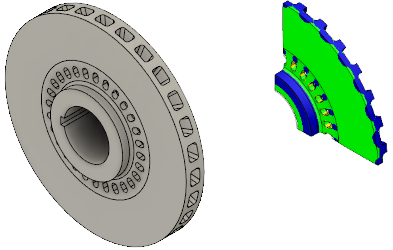

	열 응력 분석 튜토리얼 이 튜토리얼에서는 대칭을 사용하여 시간과 노력을 절약할 수 있도록 시뮬레이션 모형의 형상을 수정하여 디스크 브레이크 로터 모형의 1/8 변형을 작성합니다. 구속조건 및 하중을 적용하고 모형을 분석하여 브레이크 로터가 하중의 결과로 발생하는지 확인합니다.

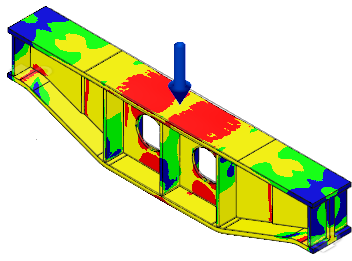

	비선형 정적 응력 분석 튜토리얼 이 튜토리얼에서는 비선형 동작을 나타내는 재질을 데이터베이스에서 선택하고 과도한 하중이 가해진 테이퍼형 빔에서 비선형 정적 응력 분석을 실행하여 하중을 지지할 수 있는지 확인합니다.

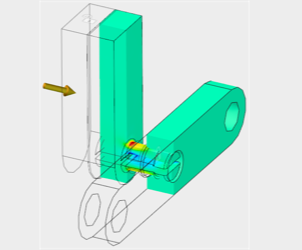

	동적 이벤트 시뮬레이션 튜토리얼 이 일련의 튜토리얼에서는 동적 분석을 설정하여 시간에 따른 이벤트 효과를 확인하는 방법을 알아봅니다. 여러 상황에 대한 구속조건과 하중을 설정하는 방법을 학습하며, 이를 사용자의 자체 모형으로 추정할 수 있습니다.

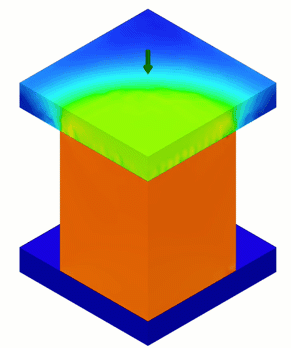

	준 정적 이벤트 시뮬레이션 튜토리얼 이 튜토리얼에서는 램프 하중의 영향을 받는 1/4 대칭 구리 빌릿에서 발생하는 응력을 검사하는 방법을 알아봅니다. 여러 상황에 대한 구속조건과 하중을 설정하는 방법을 학습하며, 이를 사용자의 자체 모형으로 추정할 수 있습니다.

주: 일부 해석을 위해서는 토큰 또는 Fusion Simulation Extension에 대한 서브스크립션이 필요합니다.
