튜토리얼: 스냅 맞춤 커넥터의 응력

이 튜토리얼에서는 동적 이벤트 시뮬레이션 분석을 사용하여 이동할 수 있는 플라스틱 바디가 서로 스냅될 때까지 고정 바디로 밀려 들어갈 때 발생하는 응력을 검사합니다. 고정 바디의 응력은 중요하지 않으므로 이를 강체로 정의하여 솔루션 시간을 개선하려고 합니다.

이 튜토리얼에서는 다음을 수행합니다.

• 새 동적 이벤트 시뮬레이션 학습을 작성하고 해당 매개변수 정의
• 강체를 정의하고 모형 재질 변경
• 암 및 수 바디 모두에 구속조건 적용
• 하중을 적용하고, 접촉 쌍을 만들고, 메쉬 미세 조정
• 분석을 실행하고 결과 검토

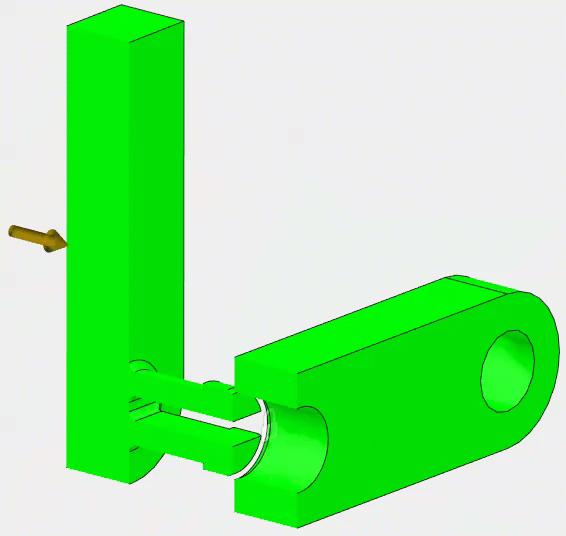

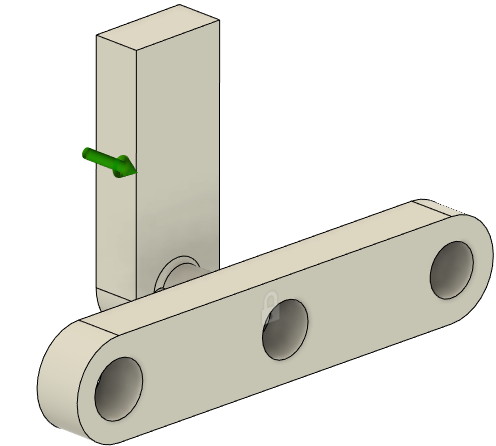

이벤트 시뮬레이션 분석 전 스냅 맞춤 모형	잠금 핑거를 부품에 삽입할 때의 장력 및 압축을 보여주는 스냅 맞춤 모형

필수 요건

• 이 튜토리얼을 완료하려면 Autodesk 계정에 분석을 실행할 수 있는 충분한 토큰이 있거나 Fusion Simulation Extension에 대한 활성 서브스크립션이 있어야 합니다.
