작업 3: 갈래의 길이를 늘이고 분석 다시 실행

이 작업에서는 진동수를 낮추기 위해 조정 포크 갈래의 길이를 늘려야 하므로 제작 모형에서 길이를 5mm 늘립니다. 시뮬레이션 모형에서 변경한 사항은 제작 모형에 영향을 주지 않으므로 작업공간을 변경해야 합니다. 이를 위해 다음을 수행합니다.

• 디자인 작업공간으로 전환
• 밀고 당기기 명령을 사용하여 제작 모형 갈래 길이를 5mm까지 늘리기
• 기본 진동 모드에 대해 수정된 조정 포크의 고유 진동수 확인

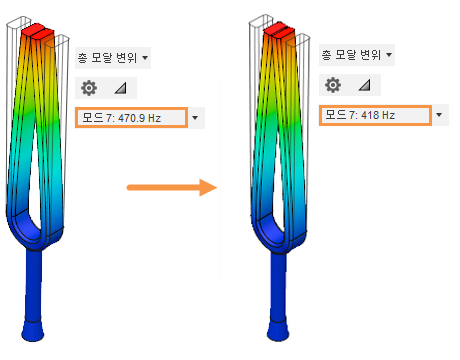

원래 조정 포크 진동수(왼쪽) 및 수정된 조정 포크 진동수(오른쪽).

필수 조건

• 작업 2가 완료되었습니다.

단계

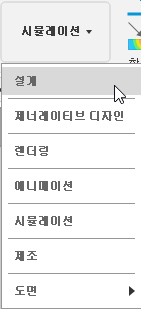

1. 도구막대의 왼쪽 상단 끝에 있는 작업공간 변경 드롭다운 메뉴에서 디자인 작업공간에 액세스합니다.



2. 조정 포크 갈래 길이를 5mm만큼 늘립니다.

   1. 갈래 중 하나의 끝면을 클릭하여 선택합니다.
   2. Ctrl 키를 누른 채 다른 갈래의 끝면을 클릭하여 해당 끝면도 선택합니다.


   3. 모델링 캔버스를 마우스 오른쪽 버튼으로 클릭하고 표식 메뉴에서 밀고 당기기를 선택합니다.

      모형에 화살표가 나타나고, 숫자 입력 필드가 모형 캔버스에 나타납니다. 화살표는 바깥쪽을 가리켜야 합니다. 양수면 갈래가 길어지고 음수면 짧아집니다.
   4. 숫자 입력 필드에 5mm를 입력하고 Enter 키를 눌러 명령을 승인하고 대화상자를 닫습니다.

3. 조정 포크 갈래가 이제 75mm인지 확인하고 학습을 저장합니다.

   1. (디자인 작업공간 > 솔리드 탭 > 검사 패널 > 측정)을 클릭하여 측정 대화상자를 엽니다.
   2. 갈래 중 하나의 긴 모서리 하나를 클릭하고 길이를 확인합니다.

      측정 대화상자에서 선택 1의 길이는 75.00mm와 같아야 합니다. 조정 포크의 절곡부 중심선은 Y=0입니다. 절곡부 중심선에서 갈래의 원래 길이는 70.00mm였습니다. 길이에 5mm를 추가했기 때문에 75.00mm가 정확한 측정값입니다.
   3. 측정 대화상자에서 닫기를 클릭합니다.
   4. 신속 접근 도구막대에서 저장을 클릭하여 수정된 모형을 저장합니다.
   5. 설명이 포함된 이름을 입력하고 확인을 클릭하여 변경 사항을 저장합니다.

      주: 기본 제작 모형에 대한 변경 사항은 모든 기존 시뮬레이션 모형으로 복제됩니다.

4. 새 조정 포크 길이에 대한 시뮬레이션을 다시 실행합니다.

   1. 도구막대의 왼쪽 끝에 있는 작업공간 변경 드롭다운 메뉴에서 시뮬레이션을 선택합니다.

      조정 포크 갈래 길이가 75mm이므로 기존 결과가 더 이상 모형 설정을 반영하지 않음을 나타내는 경고가 표시됩니다.
   2. (시뮬레이션 작업공간 > 설정 탭 > 해석 패널 > 해석)을 클릭하여 해석 대화상자를 엽니다.
   3. 해석을 클릭합니다.

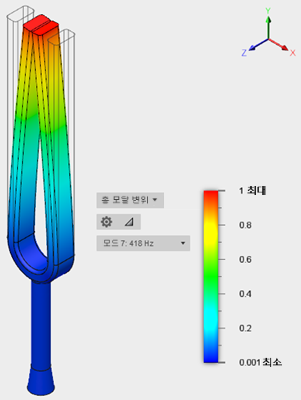

5. 기본 진동 모드에 대한 수정된 조정 포크 갈퀴의 고유 진동수가 418Hz인지 확인합니다.

   1. 플롯 범례 옆에 있는 모드 드롭다운 리스트에서 모드 7을 선택합니다.


   2. 플롯 범례 옆에 있는 모드 드롭다운 리스트에서 모드 7 옆에 있는 진동수를 확인합니다.

      이 모드의 진동수는 418HZ로, 목표로 지정한 진동수와 정확히 일치합니다.
   3. (시뮬레이션 작업공간 > 결과 탭 > 결과 마침 패널 > 결과 마침)을 클릭하여 설정 탭으로 돌아갑니다.

작업 3 요약

이 작업에서는 제작 모형의 조정 포크 갈래 길이를 늘려 진동수를 줄입니다. 갈래 길이를 늘리기 위해 다음을 수행했습니다.

• 디자인 작업공간으로 전환
• 제작 모형의 갈래 길이를 5mm 늘리기
• 수정된 조정 포크의 고유 진동수가 418Hz인지 확인
