튜토리얼: 모달 진동수 분석

이 튜토리얼에서는 모달 진동수 분석을 사용하여 결과 해석 및 형상 수정을 연습합니다. 조정 포크의 첫 번째 기본 진동 모드의 빈도(음악적 피치)를 결정합니다. 그런 다음, 제작 모형에서 갈래 길이를 조정하고 모형을 다시 해석하여 원하는 목표 피치에 근접하도록 합니다.

이 튜토리얼에서는 다음을 수행합니다.

• 모달 진동수 학습을 작성하여 조정 포크의 첫 번째 기본 진동 모드 빈도를 확인합니다.

• 분석을 실행하고, 첫 번째 기본 진동 모드를 식별하고, 갈래를 늘여야 하는지 또는 줄여야 하는지는 결정합니다.

• 제작 모형의 갈래를 늘려 진동수를 낮추고 분석을 다시 실행한 후 고유 진동수가 418Hz인지 확인합니다.

• 440Hz의 A4 음악적 피치를 생성하는 데 필요한 정확한 갈래 길이를 결정하고, 440Hz로 피치를 조정하려면 대략적인 조정 포크 끝에서 재질을 얼마나 연삭해야 하는지 계산합니다.

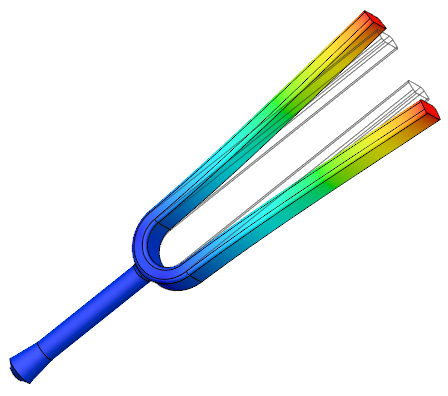

  조정 포크의 모달 진동수 결과

디자인 매개변수

• 조정 포크 지정: A4(440Hz)

• 대상 진동수: 원하는 음악적 피치의 약 95%입니다. 0.95 * 440Hz = 418Hz

  주: 갈래가 짧아지면 진동수가 증가합니다. 마지막 피치는 갈래의 끝에 있는 재질을 연삭하여 정밀하게 달성됩니다. 따라서 처음에는 갈래가 필요한 길이보다 약간 더 길어야 합니다. 이 5% 연삭 스톡은 제조 공차, 재질 밀도 및 강성의 변화를 고려합니다. 이를 통해 거친 절단 포크가 표준 A4 음악적 피치 미만에서 진동합니다. 따라서 최종 피치를 얻기 위해 포크에서 재질을 제거해야 하고 추가할 필요는 없습니다.

• 재질: 스테인리스강 AISI 304

• 구속조건이 적용되지 않음: 조정 포크는 손에 쥐면 느슨하게 잡히므로 모형은 구속되지 않습니다. 고정된 프로젝트 구속조건은 결과 고유 진동수 및 모드 쉐이프에 영향을 줍니다. 모형이 구속되지 않기 때문에 6개의 강체 진동 모드가 예상됩니다. 7번째 모드에 관심이 갈 것입니다.

• 메쉬 크기: 절대 메쉬 크기로 1.2mm를 지정합니다.

• 계산할 모드 수: 12

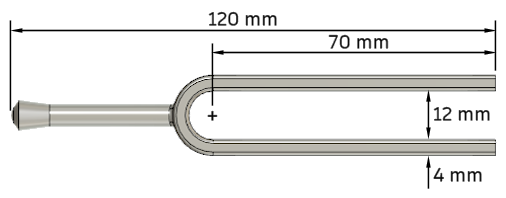

초기 형상
