작업 2: 고정 바디 강체를 만들고 재질 선택

이 작업에서는 고정 암 부품을 강체로 선언하고 분석할 다른 재질을 선택합니다. 여기서는 암 부품의 응력에는 신경 쓰지 않습니다. 임계 응력은 수 부품의 잠금 핑거에 있습니다. 강체 부품은 변환하거나 회전할 수 있지만 변형할 수 없으며 이에 대해 변형이나 응력이 계산되지 않습니다.

이 작업에서는 다음을 수행합니다.

• 시뮬레이션의 해석 시간을 줄이기 위해 강체 선언
• 시뮬레이션 모형의 재질을 더 강한 재질로 변경

필수 조건

• 작업 1이 완료되었습니다.

단계

1. 세 개의 구멍이 있는 암 바디를 강체로 선언합니다.

   1. (시뮬레이션 작업 공간 > 설정 탭 > 강체 패널 > 강체)을 클릭하여 강체 대화상자를 엽니다.

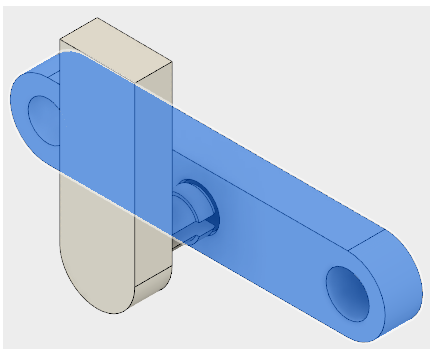

   2. 세 개의 구멍이 있는 바디를 클릭하여 대상으로 선택합니다.



   3. 확인을 클릭하여 선택을 승인하고 강체 대화상자를 닫습니다.

2. 시뮬레이션 모형에서 두 본체의 재질로 나일론 6/6을 선택합니다.

   주: 스냅 맞춤 조립품의 두 조각은 모두 ABS 플라스틱을 사용하여 디자인되었습니다. 이 재질의 시뮬레이션은 조립 중에 발생하는 응력을 견딜 수 있을 정도로 견고하지 않다는 것을 나타낼 수 있습니다. 나일론 6/6은 ABS 플라스틱보다 강성이 높으며 응력을 증가시키지만 약 4배 더 강합니다.

   1. (시뮬레이션 작업공간 > 설정 탭 > 재질 패널 > 학습 재질)을 클릭하여 학습 재질 대화상자를 엽니다.

   2. 첫 번째 행을 클릭하여 첫 번째 구성요소를 선택합니다.

   3. Ctrl 키를 누른 채 두 번째 행을 클릭하여 이 구성요소도 선택합니다.

      주: 테이블 헤더가 파란색으로 바뀌어 여러 행이 선택되었음을 나타냅니다.

   4. 재지정 열의 항목 위에 마우스를 놓고 편집을 클릭하여 드롭다운 메뉴를 활성화합니다.

   5. 아래쪽 화살표를 클릭하여 드롭다운 메뉴를 열고 나일론 6/6을 선택합니다. 다른 행의 재질은 변경되지 않습니다. 확인을 클릭하면 선택한 모든 행이 업데이트됩니다.

   6. 확인을 클릭하여 선택을 수락하고 선택한 두 행에 적용합니다.

작업 2 요약

이 작업에서는 다음을 수행했습니다.

• 시뮬레이션의 해석 시간을 줄이기 위해 암 부품을 강체로 선언
• 시뮬레이션 모형의 재질을 나일론 6/6으로 변경
