작업 2: 구속조건을 사용하여 정적으로 모형 안정화

이 작업에서는 예상된 변형을 방해하지 않고 모형을 정적으로 안정시키는 데 필요한 모든 구속조건을 적용합니다. 일반적으로 정적 응력 분석 모형은 세 전역 방향 모두에서 정적으로 안정적이어야 합니다.

사용자는 다음을 수행합니다.

X, Y 및 Z 방향으로 작은 고정을 완전히 구속
구멍에서 회전하지 않도록 Z 방향의 큰 고정 구속
축 방향으로 이동하지 않도록 Y 방향의 큰 고정 구속
Y 방향의 강체 동작을 방지하도록 대칭의 XZ 평면을 따라 연결 로드 구속

구속조건 전 및 후

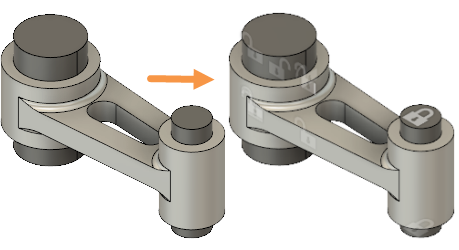

연결 로드 조립품: 구속조건 적용 전(왼쪽) 및 구속조건 적용 후(오른쪽).

주: 큰 고정의 모서리는 시뮬레이션 작업공간에서 작성되었으므로 디자인 작업공간으로 전환하면 분할 면이 제작 형상에 나타나지 않습니다.

필수 요건

작업 1이 완료되었습니다.

단계

작은 고정의 끝면을 완전히 고정합니다.
1. (시뮬레이션 작업공간 > 설정 탭 > 구속조건 패널 > 구조적 구속조건)을 클릭하여 구조적 구속조건 대화상자를 엽니다.
2. 구조적 구속조건 대화상자에서 유형이 고정이고 Ux, Uy 및 Uz 축이 모두 선택되어 있는지 확인하여 세 방향을 모두 구속합니다.
3. 작은 고정의 상단 면을 클릭하여 대상으로 선택합니다.

  면이 선택되었음을 나타내기 위해 파란색으로 바뀌고 구속되었음을 나타내는 흰색 자물쇠가 나타납니다.
4. 작은 고정의 밑면이 보이도록 모형을 회전한 다음, 하단 면을 클릭하여 선택합니다.
5. 확인을 클릭하여 구속조건을 적용하고 대화상자를 닫습니다.

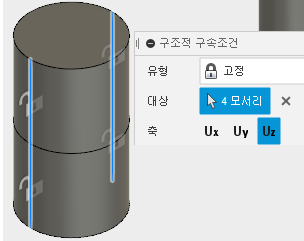

길이를 따라 이어지는 두 개의 직선 모서리를 사용하여 Z 방향으로 큰 고정을 구속합니다.

주: 큰 고정의 원통형 면이 분할되어 구속조건을 적용할 모서리를 제공합니다. 이러한 모서리는 연결 로드 조립품의 XY 대칭 평면에 있습니다. 대칭 평면에 수직인 방향(이 경우 Z 방향)으로는 변위가 발생하지 않습니다. 따라서 이 부품의 자연스러운 변형은 대칭의 XY 평면을 따라 원하는 위치에 Z 구속조건을 적용하여 하중에 따라 제한되지 않습니다.
1. 브라우저에서 모형 구성요소를 확장한 다음, 연결 로드 조립품을 확장합니다.
2. 연결 로드 구성 요소 옆에 있는 을 클릭하여 연결 로드를 숨깁니다.
3. 캔버스를 마우스 오른쪽 버튼으로 클릭하고 표식 메뉴에서 구조적 구속조건 반복을 선택합니다.
4. 구조적 구속조건 대화상자에서 Ux 및 Uy를 클릭하여 비활성화하고 Uz만 구속된 축으로 남겨 둡니다.
5. 큰 고정에서 보이는 직선 모서리 두 개를 클릭하여 선택한 다음, 모형을 회전하고 반대쪽에 있는 두 모서리를 선택합니다. 실수로 면을 선택한 경우 다시 클릭하여 선택취소합니다.

  주: 각 모서리는 고정 길이의 절반까지 연결되므로 총 4개 대상을 선택해야 합니다.
6. 확인을 클릭하여 구속조건을 적용하고 대화상자를 닫습니다.
길이 중간 쯤에서 원형 모서리를 사용하여 Y 방향으로 큰 고정을 구속합니다.

주: 원형 모서리는 대칭의 XZ 평면에 있습니다. 모형, 하중 및 구속조건은 XY와 XZ의 두 평면을 기준으로 대칭입니다. 이 모서리는 대칭 평면에 있으므로 법선 방향의 구속조건은 부품의 자연 변형을 방해하지 않습니다.
1. 캔버스를 마우스 오른쪽 버튼으로 클릭하고 표식 메뉴에서 구조적 구속조건 반복을 선택합니다.
2. 구조적 구속조건 대화상자에서 Ux 및 Uz를 클릭하여 비활성화하고 Uy만 구속된 축으로 남겨 둡니다.
3. 큰 고정을 따라 중간에 위치한 반원 모서리 두 개를 클릭하여 대상으로 선택합니다.
4. 확인을 클릭하여 구속조건을 적용하고 대화상자를 닫습니다.
주: 큰 고정은 연결 로드와의 접촉에 의해서만 X 방향으로 구속됩니다. 또한 연결 로드는 완전히 구속된 작은 고정과의 접촉에 의해서만 X 방향으로 구속됩니다. 연결 로드와 큰 고정은 고정이 구부러지고 연결 로드가 하중을 받아 신축할 때 X 방향으로 자유롭게 이동되어야 합니다.
대칭의 XZ 평면을 따르는 모서리를 사용하여 연결 로드를 구속합니다. 법선(Y) 변환이 예상되지 않는 위치에 구속조건이 다시 적용됩니다.
1. 브라우저에서 큰 고정 구성요소 옆에 있는 을 클릭하여 큰 고정을 숨깁니다.
2. 연결 로드 구성 요소 옆에 있는 을 클릭하여 연결 로드를 표시합니다.
3. 캔버스를 마우스 오른쪽 버튼으로 클릭하고 표식 메뉴에서 구조적 구속조건 반복을 선택합니다.
4. 구조적 구속조건 대화상자에서 Ux 및 Uz를 클릭하여 비활성화하고 Uy만 구속된 축으로 남겨 둡니다.
5. 큰 구멍의 내부를 볼 수 있도록 모형을 회전한 다음, 위쪽 중간에 있는 원형 모서리를 클릭하여 대상으로 선택합니다.
6. 확인을 클릭하여 구속조건을 적용하고 대화상자를 닫습니다.
큰 고정을 다시 표시합니다.
1. 브라우저에서 큰 고정 구성요소 옆에 있는 을 클릭하여 큰 고정을 표시합니다.
