시뮬레이션 학습을 실행하는 일반 워크플로우

  1. 모형 열기 또는 작성

    시뮬레이션 분석을 수행할 모형이 필요합니다. 분석에 단일 부품 또는 조립품을 사용할 수 있습니다. Fusion 모델링 도구를 사용하여 모형을 작성하거나 데이터 패널을 사용하여 기존 모형을 여십시오.

  2. 시뮬레이션 작업공간으로 전환

    작업공간 메뉴를 클릭하여 확장한 다음, 시뮬레이션을 선택합니다.

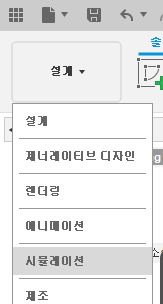

    시뮬레이션 작업공간 액세스

    주: 새 학습 대화상자는 모형을 처음으로 시뮬레이션 작업공간으로 전환할 때 자동으로 나타납니다.

  3. 새 시뮬레이션 학습 작성

    시뮬레이션 학습을 설정하고 실행하기 위한 모든 명령은 시뮬레이션 도구막대의 설정 탭에 있습니다. 도구막대의 명령은 각 학습 유형에 따라 다르며, 한 학습 유형에서 다른 학습 유형으로 전환하면 변경됩니다. 학습을 설정하려면 도구막대를 따라 작업하면서 각 명령을 호출합니다.

  4. 선택적으로, 분석을 위해 모형을 단순화합니다.

    시뮬레이션별 변경 사항을 적용하면서 원래 디자인 모형을 그대로 유지할 수 있습니다.

    • 복잡한 분석을 수행되고 유용한 정보를 제공하지 않는 불필요한 피쳐를 제거합니다.
    • 적절한 경우 대칭을 활용하여 시뮬레이션 모형 크기 및 솔루션 시간을 줄입니다.
    • 면을 분할하여 하중 또는 구속조건을 더 큰 면의 일부분에만 국한합니다.
    • 제작 모형에서 아직 수행하지 않으려는 형상 변경을 원하는 대로 수행합니다.

  5. 재료 적용

    시뮬레이션 학습을 위한 재질은 디자인 작업공간에 지정된 재질과 다를 수 있습니다. 예를 들어, 비선형 정적 응력 또는 이벤트 시뮬레이션 학습에서 영구 변형을 결정하는 비선형 재질 소성성 특성을 정의합니다.

  6. 경계 조건을 지정합니다.

    학습 유형에 따라 경계 조건(하중 및 구속조건, 열 또는 사출 주입점 등)을 적용합니다. 이 프로세스는 재료 정의를 사용하여 시뮬레이션의 설정 단계(전처리라고도 함)입니다.

    주:

    • 하나의 Fusion 모형에는 다양한 분석 또는 학습이 포함될 수 있습니다. 각 학습은 브라우저에서 고유한 표현을 갖습니다.
    • 또한 하나의 Fusion 디자인 모형에는 여러 시뮬레이션 모형이 포함될 수 있으며, 각 시뮬레이션 모형은 원래 모형의 서로 다른 변형입니다. 단순화 상황별 환경을 사용하여 시뮬레이션 모형을 생성합니다.

  7. 필요에 따라 모형을 수정하고 학습을 해석합니다.

    수용 가능한 결과를 받지 못한 경우 먼저 학습 설정을 다시 검사하여 경계 조건이 제대로 정의되어 있는지 확인하십시오. 필요한 경우 수용 가능한 결과가 나올 때까지 형상을 수정하고 학습을 해석합니다. 다음과 같은 두 가지 방법으로 형상을 수정할 수 있습니다(즉, 수정할 수 있는 두 가지 다른 작업공간).

    • 디자인 작업공간: 제작 모형 형상을 변경하려면 디자인 작업공간을 사용합니다. 여기서 변경한 사항은 관련된 모든 시뮬레이션 모형에 전파됩니다.
    • 시뮬레이션 작업공간의 환경 단순화: "가상" 해석을 수행하는 중이며 디자인 모형을 변경하는 방법을 아직 모르는 경우 단순화 상황별 환경을 사용합니다. 변경은 수정되는 시뮬레이션 모형으로 국한됩니다. 디자인 모형과 기타 모든 시뮬레이션 모형은 방해받지 않습니다.
