활동 3: 다른 조절기 및 열 싱크를 추가하고 해석

이 활동에는 또 다른 조절기 및 열 싱크를 포함하여 구성요소 온도를 최대 온도 임계값 130°C 아래로 더 낮출 수 있는 방법을 알아봅니다. 조절기 및 싱크는 이미 모델링되었지만 제거되었습니다.

사용자는 다음 작업을 수행했습니다.

• 두 번째 시뮬레이션 모형과 해당 학습 설정 복제
• 새로 복제한 시뮬레이션 모형에서 조절기 C와 해당 열 싱크 제거 억제
• 조절기 C에 23W 전원 적용
• 조절기 B의 전력을 27W로 줄입니다.
• 새 열 싱크에 구성요소 이상화 적용
• 열 싱크 재질을 알루미늄 6061로 변경합니다.
• 학습을 해석합니다.

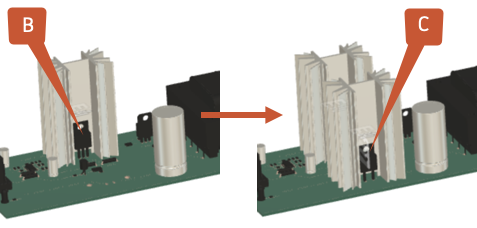

열 싱크 1개와 열 싱크 2개가 있는 전자 보드(오른쪽).

필수 요건

• 작업 2가 완료되었습니다.

단계

1. 열 싱크 1개 시뮬레이션 모형과 연관된 학습 설정의 복제본을 만들고 이름을 열 싱크 2개로 지정하여 기존 결과를 덮어쓰지 않고 수정할 수 있습니다.

   1. 설정 도구막대에서 (단순화 > 단순화)을 선택하여 단순화 환경을 시작합니다.
   2. 단순화 환경의 브라우저에서 단일 열 싱크 시뮬레이션 모형을 마우스 오른쪽 버튼으로 클릭하여 상황에 맞는 메뉴를 엽니다.
   3. 상황에 맞는 메뉴에서 맨 아래로 스크롤하고 시뮬레이션 모형 복제를 선택하여 시뮬레이션 모형 복제 대화상자를 엽니다.
   4. 시뮬레이션 모형 복제 대화상자에서 학습 1 - 전자 제품 냉각이 선택되어 있는지 확인한 다음 확인을 클릭하여 복제를 만드십시오.
   5. 브라우저에서 복제된 시뮬레이션 모형을 두 번 클릭하여 편집 모드로 전환하고 이름을 열 싱크 2개로 바꿉니다.

2. 조절기 C 및 해당 열 싱크를 복원합니다.

   1. 캔버스 아래쪽의 단순화 타임라인에서 마지막으로 활성화된 활성 수정 사항을 마우스 오른쪽 버튼으로 클릭하여 상황에 맞는 메뉴를 엽니다.
   2. 상황에 맞는 메뉴에서 아래로 스크롤하여 피쳐 억제를 선택하여 조절기 C를 복원합니다.
   3. 가장 오른쪽에 있는 다음 활성 수정으로 프로세스를 반복하여 조절기 C의 열 싱크를 복원합니다.
   4. 단순화 도구막대에서 (단순화 마침 > 단순화 마침)을 클릭하여 설정 탭으로 돌아갑니다.

3. 전압 조정기 C에 23.0W의 *내부 열 * 부하를 적용합니다.



   1. 설정 탭 도구막대에서 (하중 > 열 하중)을 선택하여 열 하중 대화상자를 엽니다.
   2. 열 하중 대화상자에서 유형을 내부 열로 설정합니다.

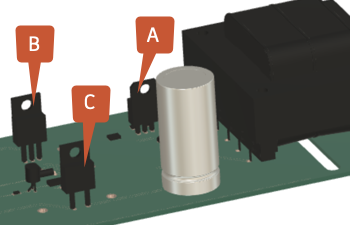

   3. 캔버스에서 이미지에 표시된 조절기 C를 선택한 다음 열 하중 대화상자에서 1바디가 선택되었는지 확인합니다.
   4. 열 하중 대화상자에서 열 하중을 23W로 설정합니다.
   5. 확인을 선택하여 명령을 승인하고 열 부하 대화상자를 닫습니다.

4. 조절기 B의 전력을 27W로 줄입니다.



   1. 설정 탭 도구막대에서 (관리 > 케이스 속성 로드)을 선택하여 하중 케이스 속성 대화상자를 엽니다.

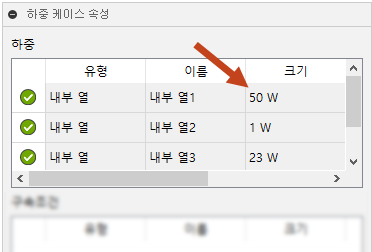

   2. 하중 케이스 속성 대화상자에서 크기 50W가 있는 행을 두 번 클릭하여 열 하중 편집 대화상자를 엽니다.



   3. 열 하중 편집 대화상자에서 열 하중을 50W에서 27W로 변경하고 키보드에서 Enter 키를 누릅니다.

   4. 하중 케이스 속성 대화상자에서 변경 사항이 올바른지 확인한 다음 닫기를 클릭하여 대화상자를 닫습니다.

5. 조절기 C 싱크에 구성요소 이상화를 적용해 분석 시간을 단축하고 솔루션 정확도를 유지할 수 있습니다.

   1. 설정 도구막대의 냉각 패널에서 열 싱크를 선택하여 열 싱크 대화상자를 엽니다.
   2. 캔버스에서 조절기 C에 대한 열 싱크를 선택하고 파란색으로 강조 표시되어 있는지 확인합니다.
   3. 열 싱크 대화상자에서 1개 바디가 선택되었는지 확인한 다음 확인을 클릭하여 변경 사항을 적용하고 대화상자를 닫습니다.

6. 조절기 C 열 싱크의 재질을 알루미늄 6061로 변경합니다.

   1. 설정 도구막대의 재질 패널에서 학습 재질을 선택하여 학습 재질 대화상자를 엽니다.
   2. 캔버스에서 열 싱크를 선택하고 파란색으로 강조 표시되는지 확인합니다.
   3. 학습 재질 대화상자의 학습 재질 열에서 강조 표시된 열 싱크 행을 두 번 클릭하여 재질 리스트를 연 다음 알루미늄 6061을 선택하고 키보드에서 Enter 키를 누릅니다.
   4. 확인을 클릭하여 변경 사항을 수락하고 대화상자를 닫습니다.

7. 학습이 올바르게 설정되어 있는지 확인한 다음, 분석을 실행하십시오.

   1. 설정 도구막대에서 (해석 패널 > 사전 확인)을 선택하고 흰색 확인 표시가 있는 녹색인지 확인합니다.

   2. 설정 도구막대에서 (해석 패널 > 해석)을 클릭하여 해석 대화상자를 엽니다.

   3. 해석 대화상자에서 1개 학습 해석을 클릭하여 분석을 실행하고 대화상자를 닫습니다.

      주: 메쉬 및 분석 작업은 몇 분 정도 걸릴 수 있습니다.

   4. 분석이 완료되면 닫기를 클릭하여 작업 상태 대화상자를 닫습니다.

작업 3 요약

이 작업에서는 다음을 수행했습니다.

• 두 번째 시뮬레이션 모형과 해당 학습 설정 복제
• 새로 복제한 시뮬레이션 모형에서 조절기 C 및 해당 열 싱크 제거가 억제되었습니다.
• 조절기 C에 23W의 전력 적용
• 조절기 B의 전력을 27W로 줄였습니다.
• 새 열 싱크에 구성요소 이상화 적용
• 열 싱크 재질을 알루미늄 6061로 변경했습니다.
• 학습이 올바르게 설정되었음을 확인한 후 해석
