Atividade 2: especifique os corpos rígidos e selecione os materiais

Nesta atividade, você especifica que o rolo e o bloco de empurrador são Corpos rígidos e seleciona os materiais apropriados para a análise. As peças rígidas podem ser convertidas ou giradas, mas não podem ser deformadas, e não são calculadas tensões ou tensões para elas. Nesta análise, estamos preocupados apenas com a deformação experimentada pela laje de metal de aço.

A atribuição do status do corpo rígido ao rolo e ao bloco de empurradeira reduz sua resposta a 6 graus de liberdade no centro de gravidade de cada corpo: 3 traduções espaciais e 3 rotações. Essas peças ainda são mescladas com sua geometria completa e ainda participam de interações de contato.

Nesta atividade, você

• Selecione a ** FusionBiblioteca de materiais não linear** e identifique cada um dos componentes do modelo no diálogo Materiais do estudo.
• Substituir os materiais padrão e atribuir materiais apropriados do modelo de plasticidade de metal não linear às peças de aço do modelo
• Especifique que o rolo e o bloco de empurradeira são Corpos rígidos para reduzir o tempo de solução da simulação.

Pré-requisitos

• A atividade 1 foi concluída.

Passos

1. Verifique qual entrada da caixa de diálogo representa qual componente do modelo na FusionBiblioteca de materiais não linear e, a seguir, selecione Aço - Estrutural padrão como o material para a laje de aço.

   1. Clique no ** (espaço de trabalho Simulação > guia Configuração > painel Materiais > Materiais de estudo)** para abrir a caixa de diálogo Materiais de estudo.

      Nota: Cada corpo tem um material padrão atribuído que é linear. Uma vez selecionada a biblioteca de materiais não lineares, é possível substituir estes materiais e atribuir materiais não lineares apropriados.

   2. Na parte inferior do diálogo Materiais de estudo, selecione FusionBiblioteca de materiais não linear no menu suspenso Biblioteca de materiais.

   3. Clique na primeira linha da caixa de diálogo Materiais de estudo e confirme que ela representa o rolo. Repita o processo com as outras duas linhas e confirme se a segunda linha representa a laje de aço, e a terceira linha representa o bloco de empurrador.

   4. Na coluna Materiais do estudo, passe o cursor sobre a linha dois e clique no Editar para ativar o menu suspenso.

   5. Clique na seta para baixo para abrir o menu suspenso e selecione Aço - Estrutural padrão.

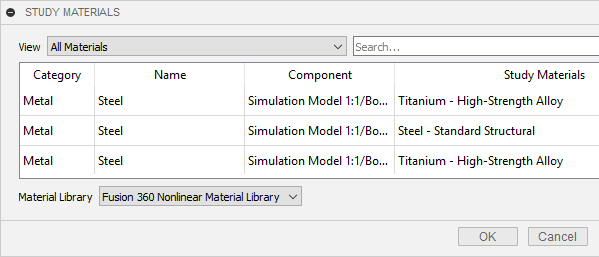

2. Selecione Titânio - Liga de alta resistência para o bloco de rolo e de empurradeira.

   Nota: Você vai tornar o rolo e o bloco de empurrar rígidos, portanto, realmente não importa qual material você atribuiu a eles, mas é uma prática recomendada atribuir um material cuja densidade seja similar ao material real.

   1. Clique na primeira linha para selecionar o rolo.

   2. Mantendo pressionada a tecla Ctrl, clique na terceira linha para selecionar o bloco de empurrar também.

   3. Passe o cursor sobre uma das entradas na coluna Materiais do estudo e clique no Editar para ativar o menu suspenso.

   4. Clique na seta para baixo para abrir o menu suspenso e selecione Titânio - Liga de alta resistência. Observe que o material na outra linha não é alterado. Todas as linhas selecionadas são atualizadas somente quando você clica em OK

   5. Clique em OK para aceitar a seleção e aplicá-la às duas linhas selecionadas.

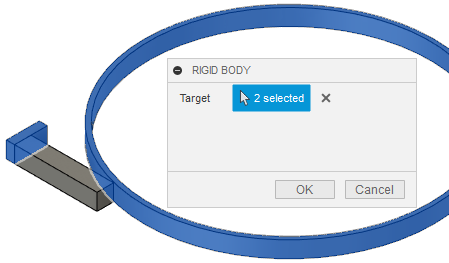

3. Especifique que o rolo e o bloco de empurrar são Corpos rígidos.

   1. Clique no ** (espaço de trabalho Simulação > guia Configuração > painel Corpos rígidos > Corpos rígidos)** para abrir a caixa de diálogo Corpos rígidos.

   2. Selecione os corpos de rolo e de bloco de empurrador como Alvo.



   3. Clique OK para aceitar a seleção e fechar o diálogo Corpo Rígido.

Resumo da atividade 2

Nesta atividade, você

• Selecionou a ** FusionBiblioteca de materiais não lineares** e identificou cada um dos componentes do modelo no diálogo Materiais do estudo.
• Substitua os materiais padrão e atribua Aço - Estrutural padrão à laje de aço e Titânio - Liga de alta resistência ao rolo e ao bloco de empurradeira
• Especifica que o rolo e o bloco de empurrar são Corpos rígidos para reduzir o tempo de solução da simulação.
