Atividade 1: Criar um novo estudo de tensão estática não linear

Nesta atividade, você cria o Estudo 1 - Tensão estática não linear no qual

• Definir o número de passos, para aumentar o número de resultados intermediários
• Definir o tamanho da malha para aumentar o refinamento da malha para obter uma melhor precisão
• Selecione o sistema de unidades desejado.

Nota: As unidades de simulação são independentes das unidades especificadas no espaço de trabalho Projeto.

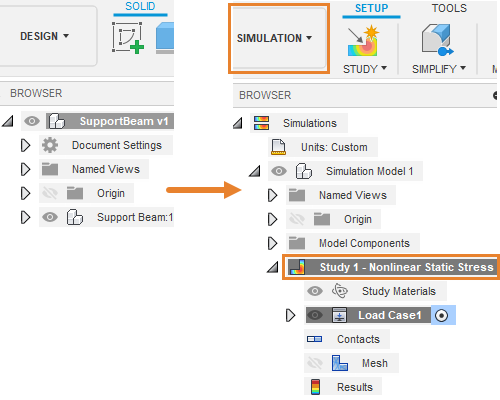

Navegador quando o modelo é importado pela primeira vez (esquerda). Navegador após criar um novo estudo de tensão estática não linear (direita).

Pré-requisitos

• Fusion é iniciado.
• Localização do arquivo de dados: Amostras > Treinamento básico > 11-Simulação > SupportBeam.

Passos

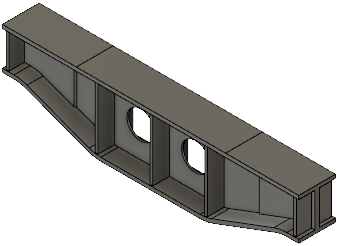

1. Abra o modelo de forma inicial, SupportBeam na direção Z acima, na pasta Basic Training no painel de dados.

   1. Se o Painel de dados não estiver exibido no momento, clique no Mostrar painel de dados na parte superior da tela.
   2. O nível superior (vista inicial) do Painel de dados é dividido em duas subseções: TODOS OS PROJETOS e AMOSTRAS. Role para baixo até alcançar AMOSTRAS.
   3. Clique duas vezes na pasta Basic Training para abri-la.
   4. Clique duas vezes na pasta 11 - Simulação para abri-la.
   5. Clique duas vezes no modelo SupportBeam para abri-lo na tela.

      Observação: O modelo de amostra é de somente leitura, portanto, você deve salvar uma cópia dele em um projeto pessoal.





2. Identifique um projeto pessoal no qual salvar os modelos de forma inicial.

   1. Clique no ícone Arquivo > Salvar como.
   2. Insira um nome, como SupportBeam, no campo Nome.
   3. Expanda o botão de seta ao lado do campo Localização.
   4. Localize e clique em um projeto existente ou clique em Novo projeto para iniciar um novo projeto.

3. Identifique ou crie uma pasta na qual salvar os modelos de forma inicial.

   1. Clique duas vezes em uma pasta no projeto para selecioná-la ou crie uma nova pasta.
   2. Para criar uma nova pasta, clique em Nova pasta.
   3. Digite um nome, como SupportBeam para a pasta.
   4. Pressione Enter.
   5. Clique duas vezes na pasta para torná-la o local de salvamento do arquivo atual.
   6. Clique em Salvar.

4. Selecione Tensão estática não linear como o novo estudo de simulação.

   1. Clique no menu suspenso Alterar área de trabalho na extremidade superior esquerda da barra de ferramentas e selecione Simulação.


   2. Na caixa de diálogo Novos estudos, selecione Tensão estática não linear.

5. Configure Número de Passos como 60. Quanto mais etapas você definir, mais resultados intermediários terá que olhar, mas quanto maior o tempo de cálculo.

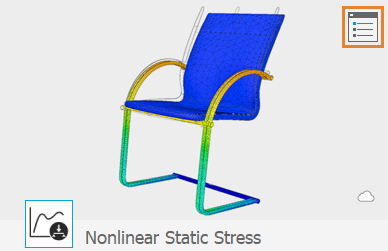

   1. No canto superior direito da imagem em miniatura grande, clique no ícone de Configurações para acessar a caixa de diálogo Configurações.



      As configurações Gerais aparecem inicialmente.
   2. Assegure-se de que Remover modos de corpo rígido NÃO esteja ativado.

      Esta opção somente é aplicável a modelos não restringidos. Neste estudo, você aplica restrições.
   3. Altere o Número de passos para 60.

6. Defina o tamanho da malha como 7 mm.

   1. No diálogo de configurações Fusion, selecione Malha no quadro esquerdo, para exibir as configurações de malha.
   2. Clique em Tamanho absoluto e digite 7 mm no campo de entrada.
   3. Clique em Voltar para aplicar as alterações.
   4. Na caixa de diálogo Novo estudo, clique em Criar estudo para criar o estudo e fechar a caixa de diálogo.

7. Altere o sistema de unidades padrão para Métrico (SI).

   1. No navegador, passe o cursor do mouse sobre o Unidades e, a seguir, clique no Editar.
   2. Na caixa de diálogo Configurações de unidades, selecione Métrico (SI) na lista suspensa Conjunto de unidades padrão.
   3. Clique OK para aceitar a alteração e fechar o diálogo.

Resumo da atividade 1

Nesta atividade, você alternou para o espaço de trabalho Simulação para criar um estudo de Tensão estática não linear e, em seguida, definiu seus parâmetros. Você

• Definir o número de passos
• Definido o tamanho da malha
• Selecionou o sistema de unidades desejado.
