Atividade 2: Aplicar um material não linear

Um material de aço genérico foi especificado no espaço de trabalho Projeto. É necessário um material da ** FusionBiblioteca de materiais não lineares** para demonstrar a deformação plástica da viga quando a tensão de escoamento é excedida.

Nesta atividade, você

• Selecione o material da biblioteca de materiais não linear

• Confirme se o material selecionado mostra comportamento não linear

• Determine a pressão na qual o material passa a apresentar plasticidade significativa.



  • FusionNavegador de materiais*.

Pré-requisitos

• A atividade 1 foi concluída.

Passos

1. Selecione Aço - Alta resistência, Baixa liga na FusionBiblioteca de materiais não lineares.

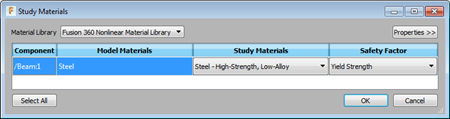

   1. Clique no (espaço de trabalho Simulação > guia Configuração > painel Materiais > Materiais de estudo) para abrir a caixa de diálogo Materiais de estudo.
   2. Na caixa de diálogo Materiais de estudo, selecione FusionBiblioteca de materiais não linear na lista suspensa Biblioteca de materiais.
   3. Selecione Aço - Alta resistência, Baixa liga como o Material do estudo.



2. Confirme se o material Aço - Alta resistência, Baixa liga mostra comportamento não linear.

   1. Enquanto a única linha na tabela Materiais do estudo ainda estiver selecionada, clique em Propriedades no canto superior esquerdo da caixa de diálogo.

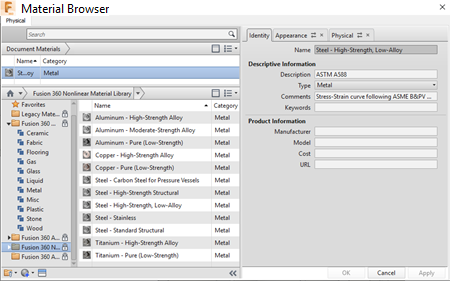

   2. Na parte expandida na extremidade direita da caixa de diálogo, clique em Visualizar propriedades avançadas do material para abrir a caixa de diálogo Navegador de materiais.

      Observação: Se você não visualizar Visualizar propriedades avançadas do material, confirme se a linha à esquerda da caixa de diálogo Materiais do estudo está selecionada.

   3. Na caixa de diálogo Navegador de materiais, passe o mouse sobre o material realçado próximo à parte superior da caixa de diálogo e clique no Editar para exibir as propriedades do material.
   4. Na caixa de diálogo expandida, clique na guia Físico para visualizar as Propriedades básicas.

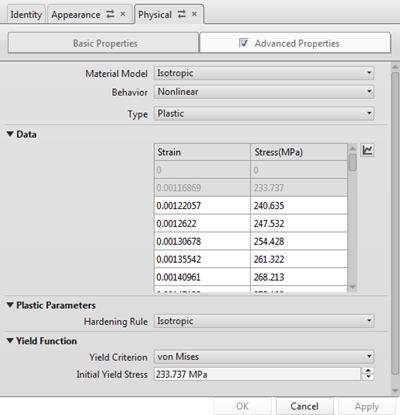

   5. Clique em Propriedades avançadas para visualizar as propriedades não lineares. Tenha cuidado para não desativar a caixa de seleção que ativa as propriedades avançadas.



      Observação: O Modelo de material é Isotrópico, o Comportamento é Não linear e o Tipo é Plástico. Este tipo de material é definido por valores discretos de tensão-deformação na tabela de dados. Dependendo das preferências do usuário, você pode ver o material representado usando unidades diferentes. A imagem acima é baseada na seguinte configuração: Preferências > Exibição de unidade e valor > Exibição de unidade de material = Padrão métrico (MPa, kg, J).

      Se você alterar a opção de unidade de material, é preciso fechar e reabrir a caixa de diálogo para atualizar as unidades exibidas.

      Dica: Clique no (espaço de trabalho Simulação > guia Configuração > painel Materiais > Gerenciar materiais físicos) para acessar o Navegador de materiais diretamente.

3. Revise a plotagem gráfica da curva de tensão-deformação para determinar a pressão na qual o material começa a exibir uma plasticidade significativa.

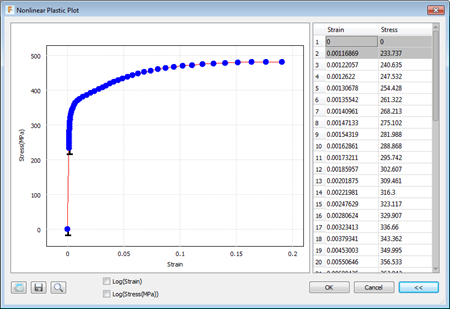

   1. Na caixa de diálogo Navegador de materiais, à direita da tabela de dados de tensão de tensão, clique em Mostrar plotagem, para abrir a Plotagem plástica não linear.

      Observação: Talvez seja necessário rolar o painel para a lateral para ver o comando Mostrar plotagem.



   2. Observe que um comportamento não linear leve começa em 233,737 MPa (33,900 psi), que concorda com o valor de Tensão de escoamento inicial exibido na seção Função de escoamento da caixa de diálogo Navegador de materiais. Os pontos de dados de escoamento inicial e zero são adicionados à tabela automaticamente quando você define um material plástico não linear.
   3. Observe que o material não apresenta plasticidade significativa até que a tensão exceda cerca de 350 MPa (~50.800 psi). Este nível de tensão é comparável à Resistência ao escoamento de 344,738 MPa (50.000 psi) mostrada em Propriedades básicas > Resistência. A resistência ao escoamento básica é a tensão na qual a rigidez do material se desvia 0,2% do valor do Módulo de Young. Não é incomum que uma curva de material não linear mostre os pequenos desvios do comportamento linear em valores menores que a resistência ao escoamento básica.
   4. Clique em Cancelar para fechar a caixa de diálogo Plotagem plástica não linear.
   5. Clique em Cancelar para fechar o painel de edição sem alterar as propriedades predefinidas do material.
   6. Clique no X no canto superior direito do Navegador de materiais para fechá-lo.

Resumo da atividade 2

Nesta atividade, você

• Selecionou o material da biblioteca de materiais não lineares
• Confirmado que o material selecionado mostra comportamento não linear
• Determinada a pressão em que o material passa a apresentar plasticidade significativa.
