Tutorial: Análise de tensão estática não linear

Este tutorial mostra como executar um estudo de tensão estática não linear em uma viga cônica altamente carregada. O modelo e o estudo de simulação têm as seguintes características:

• O material de aço de alta resistência/baixa liga está disponível na biblioteca de materiais não lineares Fusion. Este material tem uma curva de tensão-deformação plástica predefinida.
• A viga é carregada com uma força descendente de 300 kN atuando na parte central da mesa superior. A face superior foi dividida para limitar a carga à parte desejada do flange.
• A viga é restringida nas faces inferiores curtas localizadas em cada extremidade da viga. Um suporte é totalmente fixo e um é mantido nas direções vertical e transversal (deixando-o livre para flutuar axialmente conforme a viga se deforma).

Neste tutorial, você

• Crie um estudo de Tensão estática não linear para ver como uma carga afeta uma viga feita de um material com comportamento não linear

• Selecione um material e confirme se ele mostra comportamento não linear

• Aplicar restrições e cargas para simular a experiência da viga sob carga

• Execute uma análise de tensão estática não linear para ver se a viga pode suportar a carga, dada a seleção do material.

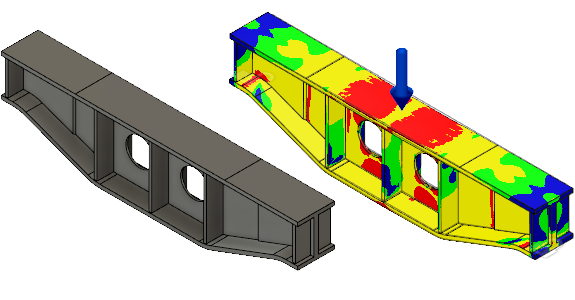

  Modelo original de uma viga de suporte (esquerda). Resultado do fator de segurança estática não linear (direita).
